O Theremino_MCA estando completamente Freeware e OpenSource é um verdadeiro analisador de multi-canal-laboratório.
Mais informações:
– Planos de montagem e esquemas elétricos: www.theremino.com/Technical/Schematics
– Software de: www.theremino.com/downloads/radioactivity
– Ferragem, DIY e kits: www.theremino.com/contacts/Producers
– Imagens e vídeos: www.theremino.com/Video-and-images
– Artigo sobre código aberto eletrônica: artesanato-de-gama-espectrometria-sinal condicionado-de-
——————-
Hardware para a espectrometria gama
O Theremino_PmtAdapter contém um loop de feedback que mantém a tensão estável mesmo na presença de flutuações de temperatura forte. Desta forma a calibragem permanece precisa ao longo do tempo e linhas de isótopos não se mexa e não expandir.
ATENÇÃO: Para um desempenho ideal, use tubos PGTO com fio conforme mostrado no arquivo PmtAdapters.pdf – PGTO para tubos de baixa impedância (com resistores 1 Mega ou mesmo de 560k) Não pode operar com esses adaptadores. Para usá-los, você deve substituir os resistores, conforme indicado.
Este adaptador pode ser usado com o software freeware bem conhecido PRA (Agradecemos Marek Dolleiser tendo pavimentou o caminho para este tipo de análise, seu software PRA é uma referência para muitos anos e ajudou muito) Mas somente com o Theremino_MCA você pode fazer a filtragem e excluir o fundo útil para obter o máximo de informação num prazo razoável.
Este arquivo inclui o desenho de PCB, imagens e simulações SPICE: 3.1 PMT_Adapter_V
Esta é a versão 3.2 com muitas pequenas melhorias: 3.2 PMT_Adapter_V
Esta é a versão 3.3 com novas melhorias: 3.3 PMT_Adapter_V
Características mais salientes:
– Compacto só 50 X 70 mm
– Não deriva térmica inicial devido a retroalimentação.
– Tensão ajustável de 500 Para 1500 V
– Muito baixo consumo de energia só 10 Mas @ 5 V
– Muito baixo ripple apenas 100 UV
– Protegido contra curto-circuito
– Potência máxima de saída 100 MW
– Alargamento de circuito e pulso do pré-amplificador (De 3/5 nos 100 para ser lido por uma placa de som do PC)
Características técnicas:
– Compacto só 50 X 70 mm
– Não deriva térmica inicial graças ao circuito de realimentação.
– Tensão ajustável de 500 em 1500 V
– Muito baixo consumo @ 5 v só 10 Mas
– Ultra baixo ripple apenas 100 UV
– Protegido contra curto-circuito
– Saída de poder máxima 100 MW
– Circuito de pré-amplificador e o alargamento dos impulsos internos (transporta os impulsos de 3-5 nos 100 para ser lido por uma placa de som do PC)
O simples e puro reduz defeitos de fabrico e torna-los aparentes.
Nas fotos a seguir você vê o pgto no ensaio.
O diagrama de circuito e um impulso para a amostra que mostra o nível de ruído da fonte de alimentação, Observe que se trata de um pulso de baixa energia.
Nas versões mais recentes do PmtAdapter ruído é inferior a 100uV. Praticamente o único ruído devido a amostragem em 16 placa de som um pouco, conforme mostrado nas duas imagens seguintes.
A primeira foto mostra a placa de som só ruído, o segundo ruído com um separado conectado.
——————-
O sistema completo
———————
O adaptador de PGTO não está em produção, Você pode construí-lo, mas contém um número de componentes especiais, caro e difícil de encontrar. Então, nós recomendamos que você entre em contato com Lello, Quem sabe como encontrar um componentes baratos e também imprimir um número de PCB para amigos: ufficiotecnico@spray3d.it
O team system Theremino só lida com pesquisa e não vende hardware. O sistema está completamente "Freeware", "Código aberto", "Não para o lucro" e "DIY", Mas há fabricantes que possam fornecer módulos montados e testados por um ótimo preço. Um self dificilmente poderia construi-los gastando menos. Para obter uma lista dos produtores ler esta página: www.theremino.com/contacts/Producers
Um casco para o R6095 de PGTO de Hamamatsu (e afins)
Este arquivo ZIP completo projeto Eagle e o GCode para o cortador: PMT_Socket
Estas fotos mostram como adaptar os conectores para impressos e como acabou o plinto (Clique nas imagens para ampliá-las)
O capacitor pode também ser soldado do outro lado (com duas mangas isolantes em ligações) e, para evitar curto-circuitos com o tubo de alumínio exterior, É bom envolver toda a área de PGTO para placa de circuito impresso, com uma folha de folha de plástico..
Um sistema MCA para Apple (iPhone e iPad)
Por demanda popular, Alessio criou uma versão especial do PmtAdapter, utilizável com software disponível no iPhone e iPad. O software é chamado Geiger bot, e é uma referência para a Comunidade Apple.
O diagrama de circuito é muito semelhante ao PmtAdapter para PC, Mas eu adicionei uma bateria (Não há energia USB). A amplitude do sinal é reduzida consideravelmente, para enviar a entrada de microfone, que outra forma poderia saturar e iria distorcer a forma do pulso.
Aqui você pode ver os espectros obtidos com amerício e césio. Graças a resolução de exposição maravilhosa “retina”, as palavras são tão pequenas, que não perturbe a visão do plano de fundo preto lindo.
Estamos a anos-luz de um verdadeiro MCA, largura da linha “FWHM” (Esse é o parâmetro mais importante para um MCA) é avassalador. Pequenos detalhes do espectro são completamente invisíveis. Aqui é os mesmos espectros produzidos pela Theremino MCA:
Com um Tablet 12 polegadas por 180 Euro (com o Windows 10 e frete incluído no preço), Você teria um instrumento portátil muito mais conveniente e preciso. Mas a satisfação de utilizar o sistema Apple, Custa um exagero, Não tem preço!
Calibração e a temperatura
O adaptador de PGTO e o fotomultiplicador consomem apenas algumas dezenas de Mili Watts, que são insuficientes para causar variações significativas de temperatura. Então você não precisa esperar por um “aquecer o tempo” entre a ignição e as medidas. E nem mesmo um progressivo aquecimento durante as medições de longas.
Embora os cristais mudam com cintiladores de desempenho de temperatura ambiente, como você pode ver na imagem abaixo:
Observe que a resposta de temperatura não é linear e que mudanças nem inclinação de positivo para negativo, direito na área de temperatura normal. Segundo o qual a correção automática seria imprecisa. Levaria a uma tabela de correção para ser calibrado para cada cristal e isso seria muito complicado e, finalmente, não confiável. Muito melhor fazer um ajuste com dois marcadores antes de cada medição.
Verifique com o marcador antes de cada medição é rápida, precisos e muito confiável. Recomenda-se manter no lugar duas pequenas amostras (por exemplo, o césio e o amerício) a uma distância apropriada, Então você sempre tem duas pequenas linhas de referência. Césio é mais fraco e segurar perto que o suficiente para a sonda enquanto amerício segurar cerca de dez centímetros, ou está contido em uma cápsula, para diminuir a sua actividade e mantê-lo perto da sonda.
As duas linhas devem ser a mesma altura e pequeno o suficiente para não perturbar as medições. Se você não tem que medir precisamente o césio e o amerício, Então os dois marcadores podem sempre ficar na posição. Ver suas linhas na tabela final (possivelmente, comentou) a segurança que o gráfico é perfeitamente calibrado.
Construir um poço em chumbo
Usar para medir o nível de radioatividade e substâncias radioactivas, fundo natural.
A medida consiste de uma placa de base, Além de alguns cilindros concêntricos, de vários tamanhos e espessuras. Entre os componentes deixam algo’ de folga, para facilitar a montagem.
O material é realmente chumbo de latão, para distingui-lo do alumínio a sonda cinza, Enquanto a parte interna do cilindro (pouco visível) é o único plástico, com anel concêntrico em chumbo.
Todas as peças de chumbo foram feitas de metal de folha 1,5 mm de espessura, corte com uma folha comum de Bill e moldada à mão, enrole em torno de cilindros de alumínio/aço/plástico tinha disponível (usado apenas como “MOEDA DE DEZ CENTAVOS”).
A placa de base é feita dobrando várias vezes uma tira de metal de folha, de largura igual, recebendo uma espessura decente.
Folha, dobra-se facilmente ao redor da borda em linha reta de uma tabela e nivela com torneiras de martelo. A pista é muito maleável..
Todas as peças estavam embrulhadas com papel largura suficiente, Então pega-los não entram em contacto directo com chumbo, Isso tende a sujar as mãos. Também porque é bom para calcular um pouco’ de folga entre os vários diâmetros de peças, Então, o revestimento de papel não quebra qualquer inserção/extração dos cilindros se, que parcialmente deve caber um dentro do outro (Quanto a camisa do cilindro e o topo)
Para medir você seguir este padrão:
- Primeiro surge sobre uma mesa, a placa de base e o base do cilindro;
- Inserir a amostra a ser testada no tubo da base, Então o que ele toca no interior (baixa) o anel da câmara de medição: Você pode colocar sob a ele adequado espaçadores;
- Você coloca a câmara de medição (cilindro de plástico e chumbo anel de apoio) Então o abaixo amostra centra-se na parte inferior do anel;
- Ele desliza a camisa dele acima da base do cilindro: Irá apoiar a tubulação plástica e buraco concêntrico levará a permitindo subsequente inserção da sonda;
- Inserir a sonda : no meu caso reto desenhar no anel de chumbo medindo berçário.
Os testes que fiz esta configuração reduz ruídos de fundo para quase 20 CPS para 3,1 CPS
Marco Russiani
Baixar este projeto, completar com mais informações e fotos:
Theremino_Pozzetto_di_Misura_ITA.pdf
Theremino_G-Ray_Test_Chamber_ENG.pdf
Olá,
Existe uma maneira de usar o meu RFT PMT M12FS52A com HV negativo? Eu tenho um novo tubo e calibrado mas precisa -1150 volts. Eu posso mudar as resistências, mas eu não sei como.
Muitos cumprimentos, Patrick
oi Patrick , o tubo fotomultiplicador pode usar tensão positiva ou negativa , Theremino adaptador PMT, usar positivo com ondulação muito baixa , o tubo também pode usar nosso Adpater , sugerimos usar muito alta impedância, tais 10 Mohm para cada dynode.
Por favor, baixe nosso software MCA dentro de você pode encontrar alguns documentos muito úteis ,e muitos exemplo de usar PMT. para qualquer esclarecimento, não hesite em contactar-me em Alessio.Giusti@meteolink.it
Alguém pode dar algumas dicas sobre como remover o ruído elétrico do adaptador. Meu USB e cabo estão sem ruído, mas eu tenho um grande sinal em 500Hz + algumas harmónicas superiores que desloca em torno de que a tensão é ajustada. Eu estou usando uma peça muito fina de cobre PCB como o escudo, Eu acho que está tudo bem?
Eu usei o kit Theremino Geiger e software Theremino MCA para testes de substâncias radioativas a menção de solda contaminada neste relatório. Teste o seu solda antes de usar se você está construindo contador Geiger, ou equipamento cintilador.
———————————————–
Acidental, e detecção de radioactividade surpreendente na solda de chumbo! (Relatório preliminar)
Fui enviado este e-mail de uma pessoa me informando sobre a detecção acidental e surpreendente de radioactividade na solda de chumbo que esta pessoa tinha comprado na Austrália.
----------
Email 18 out 2013,
“Tinha o meu rolo de solda elétrica chegou perto de minha SBT 10, e começou a ficar contagem - sangrento grande - testei com o meu LND 7317 e em média ~ 400cpm. Im fazendo mais alguns testes com a folha de papel, etc e irá enviar um gráfico com os resultados e talvez enviar uma amostra da solda a Pedro para tentar ver o que a . está acontecendo. chumbo Talvez suja?...”
----------
I recebeu o primeiro 12 amostra de grama na noite de 30 de outubro, e começou a testar imediatamente. Demorou um pouco para completar vários testes, além de fazer uma pesquisa sobre os resultados do teste. Na minha opinião os testes de amostra mostrou a solda de chumbo a ser significativamente radioativo.
No dia 8 de novembro eu contactado a empresa que vendeu este tipo de rolo de solda aqui na Austrália. Falei com o gerente de produto australiano. Eu fiz isso para informar a empresa da detecção, além de dotar a empresa com a oportunidade de fazer novas investigações sobre como ampla e significativa esta contaminação era. O gerente de produto solicitado uma amostra para uma avaliação mais aprofundada e testes, que eu postei a ele na tarde de 8 de novembro 2013.
No final da tarde um representante mais experiente me telefonou, e livremente ofereceu a informação que esta solda foi fabricado na China a partir de placas de circuitos electrónicos reciclados. Eles tinham lidado com este fornecedor chinês há mais de 20 anos, e não tinha tido quaisquer problemas com este produto antes.
Eles disseram que seria transparente nas suas relações com esta detecção, e fornecer feedback. I foi enviado um rolo de solda substituição por um nome de produto diferente, e testado limpo.
Eu liguei para o gerente de produto no dia 26 de novembro e foi informado de que eles ainda estavam esperando nos resultados dos testes. Quando ouvi nada de volta deles, Toquei em 2 de dezembro 2013 para descobrir se os resultados dos testes havia sido recebido ainda. Falei com o gerente de projeto novamente. Ele transmitiu-me,
1. Os resultados dos testes não haviam sido recebidos ainda.
2. A informação transmitida a ele, pelo cientista a fazer o teste era que era chumbo principalmente radioativo que foi detectado. Ele ressaltou que havia chumbo radioativo em torno de nós no ambiente, e em toda a liderança. Portanto, era improvável que esta detecção de contaminação seria um problema.
Em nossa discussão eu apontou que três rolos contaminados agora havia sido detectado na Austrália por pessoas diferentes. (quatro agora) Na minha opinião, a quantidade de contaminação radioactiva foi significativa, e muito acima do que você poderia encontrar em produtos normais chumbo solda.
Aqui é um teste contador Geiger de 250 gramas de uma marca diferente de solda de chumbo. Esta é a solda rolo enviado como um substituto para o rolo contaminado. Como você pode ver no gráfico de teste, é ao nível de fundo. Isto é como solda de chumbo que você compra deve testar!
http://sccc.org.au/wp-content/uploads/2013/12/Normal-solder.jpg
Agora compare esse teste para o teste de 64 gramas de solda de chumbo, retirado o rolo contaminado.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-141113.jpg
Há uma diferença muito grande e óbvia entre os resultados do teste de solda normais, eo rolo contaminado. Aqui está uma longa contador Geiger média mais científica testados realizado no mesmo ambiente de fundo, para comparação.
http://sccc.org.au/wp-content/uploads/2013/12/Contaminated-lead-solder-compared-to-normal-solder-041213.jpg
Agora tenho muitos relatos de pessoas que testaram uma ampla gama de marcas de solda. Tão longe, as detecções contaminados são restritos a quatro rolos desta marca comprados na Austrália. Um contato na Nova Zelândia relatou um teste de limpeza para solda recém-adquirido, incluindo a marca em questão.
Relatório de e-mail: ( Eu removi a empresa e informações sobre produtos a partir deste e-mail )
--------------
Olá Peter,
Eu apareci na filial em Wellington ontem e comprou um rolo de 200g. Eu também comprei pequenas amostras da versão 1,0 milímetros e sua solda de chumbo-less.
Eu, então, apareceu até a universidade e encontrou um professor que trabalha em tais coisas. Ele colocou as amostras na frente de sua mão medidor de pesquisa. Não havia nenhum sinal de radioatividade acima do fundo existente.
Esta manhã eu colocá-los na frente do meu cintilador. Leituras diminuiu em cerca de 10%, talvez devido ao efeito de blindagem do chumbo.
Muito bem sucedida,
----------------
Esta evidência sugere agora que a solda contaminada é restrito a um lote vendido na Austrália. Esta não é conclusivo. Infelizmente não parece haver qualquer informação de lote constante da rotulagem do produto.
Minha opinião
O radioactivos solda de chumbo contaminado poderia apresentar um risco para a saúde sob estas circunstâncias.
1. Se você não lavar bem as mãos após o uso, ou tocado outros objetos antes de lavar as mãos. Sim, eu sei, você deve fazer isso mesmo se fosse simplesmente solda de chumbo.
2. fluorescência de raios-X chumbo, mais a radiação significativa quantidade beta libertado, também poderia ser um problema se o suficiente do que foi nas proximidades, por exemplo. um dispositivo electrónico usável, ou armazenada em grandes quantidades.
3. Adultos e crianças potencialmente respirando contaminantes volatilizado em fusão quando solda.
Minha grande preocupação são as crianças que utilizam este solda contaminada, quando se trabalha em projetos eletrônicos passatempo. Sua maior potencial de contacto das mãos com a boca, e a respiração em contaminantes volatilizado.
Eu não tenho nenhuma idéia de como amplamente este chumbo contaminado pode ter sido distribuídos. Tem sido utilizado na fabricação de outros dispositivos eletrônicos, ou produtos que utilizam chumbo? Mais estudos são necessários para estabelecer se este for o caso. Se você está construindo um kit contador ou cintilador equipamentos Geiger usando este solda, que iria contaminar seu projeto. Atualmente, Gostaria de sugerir qualquer pessoa que usa solda de chumbo para projetos eletrônicos para testá-lo antes de usar.
A partir da informação transmitida para mim no momento, interpretação da Companhia do risco parece ser diferente da minha.
Nesse ponto, eu e outros têm contactado os reguladores governamentais relevantes na Austrália e Nova Zelândia. Saúde e reclamação segurança formulários foram submetidos a informar as autoridades das detecções. Teremos que esperar e ver o que os resultados são a partir deste processo. Vou apresentar um relatório mais detalhes uma vez que este processo está completo.
A grande questão aqui é resíduos nucleares de entrar no processo de fabricação através do controle pobre, regulamento, e corrupção. Que todo mundo é uma vítima quando isso acontece, fabricante, distribuidor e consumidor, mais o ambiente. Estes bens de consumo vai acabar em aterros!
Teste antes de usar, seria a ação mais sábia no momento.
Resultados de teste mais detalhadas
Porque a primeira amostra enviada para me foi enviado ao fabricante para análise posterior, meu contato me enviou uma maior 64 amostra grama para mais testes.
Um contador Geiger Kit Theremino, + tubo Russian pancake SBT-10, foi usada para testes de contador Geiger. A amostra foi de solda em um saco de plástico do fecho de correr bloqueado durante o teste. O chumbo na solda iria oferecer alguma auto blindagem.
Esta amostra foi a partir do original 200 rolo grama solda. O contador Geiger teste desta solda de chumbo detectada principalmente beta, uma presença significativa Alpha, além de uma pequena quantidade de Gama.
Gama + resultado do teste Beta
1.6 uSv / hr
1000cpm
Geiger gráfico contador teste mostra que houve muito pouca radiação gama detectado, quando um escudo de alumínio Beta estava no lugar.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-141113.jpg
Este teste Alpha foi feito por outra pessoa com diferentes equipamentos. gráfico de teste alfa da solda utilizando um LND 7317 sonda panqueca. 532cpm não blindado, com um pedaço de papel de entre a amostra de solda e 332cpm sonda. Então aproximadamente 200 cpm foi Alpha radiação 532 - 332.
http://sccc.org.au/wp-content/uploads/2013/11/lead-solder-with-paper-between-sample-and-probe-532-cpm-to-332-cpm.jpg
Os picos principais no teste cintilador parecem ser de chumbo radioactivos Pb-210 em 46 keV e fluorescência de raios-X de chumbo. O “amerício Am-241 ?”Criador neste gráfico não é confirmada, e tem uma quantidade considerável de incerteza associada com ele. Teremos que esperar para o relatório final da empresa.
Aqui está um gráfico software MCA Theremino de um 64 amostra grama da solda de chumbo.
http://sccc.org.au/wp-content/uploads/2013/11/Lead-solder-64-grams-221113-TV51-23c-45144.jpg
A melhor sugestão de presente para o pico por volta de 21 Kev, é a fluorescência de raios-X de um outro metal, em que a solda, por exemplo., Ródio, Paládio ou prata.
Se você tiver quaisquer outras sugestões para o pico por volta de 21 Kev, sugeriu acompanhamento testes, ou correções para esta avaliação, Por favor, fique à vontade para comentar.
Disclaimer: Este é um voluntário amador executar serviço. Erro humano pode fornecer informações incorretas, e mau funcionamento do equipamento pode produzir falsas leituras. Não dependem de, ou agir sobre a informação apresentada aqui, sem novas pesquisas.
Sua pessoa de contato ainda tem algum desta solda? Eu estaria interessado em obter uma pequena amostra para usar durante as conversações sobre as surpreendentes lugares onde você tem que olhar para fora para a contaminação.
Em termos de “Como foi parar lá”, Se veio da China em seguida, pode ser que alguns empreendedor fornecedor lá usado reprocessada pista de algo que já foi utilizada para blindagem, ex.. tijolos de um castelo de chumbo que tinha sido ativado através de bombardeamento de neutrões (a cadeia de decaimento normal estaria vindo de Ra-226 da memória, mas eu não posso imaginar que metendo a solda de que). Então, ao invés de descartá-lo como um resíduo, foi re-vendido e reutilizados em outros produtos de chumbo.
Oi,
Estou Livio o Webmaster.
Provavelmente o usuário “vital1” não vai ler o seu post. assim, talvez, é melhor para escrever diretamente para: admin@sccc.org.au
Obrigado!
Por favor note que o isótopo Pb210 é naturalmente presentes em vestígios, porque é na cadeia U238 decadência. No entanto, este isótopo é também sintetizados em reactores nucleares assim encontrar uma quantidade substancial de que poderia estar relacionado com uma contaminação.
http://www.ozcoasts.gov.au/glossary/def_q-r.jsp
https://en.wikipedia.org/wiki/Decay_chain
Bom ver suas medidas agradáveis para detectar segurança radiológica de todos. Por favor, continue com esta investigação!
Deixou um comentário mais detalhado na seção de usuário. grande software. Funciona bem e a documentação é excelente.
Junho 2014 drenar teste do solo, Caloundra Austrália, usando Theremino V6.2
Eu tenho um grande 30 metro quadrado laje de concreto que flui para um dreno. É uma área descoberta no momento da coleta de amostras. Tornou-se cheio de escoamento. Este escoamento tinha formado um solo bem com as raízes das plantas finas em todo-o. Quando eu limpei o dreno para fora, Eu colecionava um 526 amostra gramas, e colocou em uma taça marinelli para testes.
Isto é principalmente o solo, menos as raízes das plantas finas. Eu não secá-lo, assim haveria algum teor de água.
Lotes de Chumbo Pb-210!
Quando eu faço um teste cintilador I geralmente têm dois programas de software MCA em execução ao mesmo tempo, Theremino e Becqmoni. Isto permite-me para atravessar os resultados dos testes tabela de referência. Além disso, cada pacote de software tem vantagens diferentes sobre o outro. Eu costumava Becqmoni para trabalhar a atividade Pb-210, em Bequerel por quilograma, para esta amostra de solo.
http://sccc.org.au/wp-content/uploads/2014/06/Soil-from-drain-Caloundra-526-grams140614-TV62-22c-84695-+-text.jpg
O restante do espectro é uma mistura de urânio e tório filhas decaimento, além de alguns Be-7. O pico por volta de 186 keV é mais provável Radium. Talvez apenas um efeito concentrador da de Pb-210 a partir da grande área de superfície de concreto para esta fuga.
Aqui estão alguns testes de solo locais anteriores usando software MCA PRA. Os valores detectados de PB-210 presente nestes testes é muito menor.
http://sccc.org.au/wp-content/uploads/2012/08/Local-soil-sample-880grms-230812-60-81.jpg
Esta era uma área de solo, onde um telhado de zinco drenado para ele.
http://sccc.org.au/wp-content/uploads/2012/09/Glenview-soil-sample-616-grms-060912-63.84-9.jpg
Oi !
Eu sou o novo proprietário de um tipo 1-detector Armadillo digitais. Eu consegui obter alguns espectros CS137 usando Theremino MCA (software agradável !). Apesar de eu ter algumas dificuldades para configurá-lo corretamente. Você poderia me ajudar com algumas perguntas ? Eu preciso que fiz já muitas pesquisas na web e eu li o manual do software.
– Na seção de entrada de áudio que eu não entendo o que são “bins” e, portanto, como escolher o valor adequado ?
– Em relação volume de áudio que é melhor ? Ajuste o volume do microfone apenas através de misturador do Windows (e usar ganho de áudio MCA somente se o volume adequado não pode ser alcançado através do misturador do Windows) ? Ou manter o volume do microfone um pouco baixa como 20% e adicionando um pouco de ganho de áudio MCA ?
– calibração relacionadas com, Eu entendi que em uma primeira aproximação que pode calibrar no pico Cs137. Mas os valores eV não estão corretas para outros isótopos. É este um probleme de linearidade do detector ? Qual o método que você recomenda para corrigir a linearidade ? Eu acho que pode ser realizado através do equalizador, mas o que é a maneira correta ? Calibrar para Cs137, em seguida jogar com equalizador para mover picos para diferentes isótopos e energias, tais como Am241, º, Minério de urânio ?
– Ultima questão : o que é o método adequado para set-up compensação resolução ?
Obrigado :)
oi Sebastien.
Cada contentor é um único recipiente para impulsos de energia semelhante. Bins é um regulamento da resolução do espectro. Com muitos caixotes há muitos pontos no espectro mas o tempo necessário para obter um bom espectro é aumentada. Então você regular o valor “Bins” para obter um bom compromisso entre a resolução e velocidade.
Se o ADC placa de áudio não está saturado, cada regulação áudio é bastante equivalente. Você pode ver se o sinal está saturado usando nosso aplicativo DAA (ele funciona apenas na entrada de áudio padrão, por isso você deve definir o padrão de janelas para a entrada que você está usando). Ou você pode ver a saturação na janela de pulso do MCA. Quando os pulsos são saturados topo das puses é plana. Quando os impulsos são saturada a linearidade da área de elevada energia torna-se muito comprimida. Se os pulsos de alta energia estão perto da saturação é melhor para reduzir o ganho misturador do Windows, e compensar com o ganho de áudio Theremino MCA.
Para linearizar com a linearização MCA:
– colocar todos os cursores na posição “flat”
– definir o regulador principal (o cursor inferior direita) na posição intermédia
– regular o ganho de mixer de áudio do Windows e o ganho de áudio MCA para um isótopo de energia médio (talvez rádio ou césio)
– aparar exatamente o césio com o regulador principal (o cursor inferior direita)
– colocar todos os isótopos (amerício, rádio, césio e cobalto) a distâncias adequadas
(para ver todas as linhas ao mesmo tempo, as distâncias são muito diferentes)
(urânio e tório são não ok para as calibrações porque linhas não são bem visíveis)
– definir a visibilidade linhas de teste para todos os isótopos utilizados
– regular cursores de linearização para obter a melhor aproximação para todas as linhas
(use as setas do teclado, E não se compensar com correções exagerar)
(os cursores Linearizador maioria das ser regulada smootly - A natureza não faz passos abruptos!)
Não existe um método para regular a compensação de resolução, somente a experiência pode ajudá-lo. As melhores dicas estão na documentação MCA.
Muito obrigado por Livio sua resposta rápida ! Vou testar seus conselhos, esta noite :)
Outra questão relacionada com a calibração : Theremino MCA proporciona equalizadores também para a altura de picos. Como faço para saber a altura certa para um determinado pico ou vale ? para energias / distancia é fácil na teoria como têm valores em ev fixo, mas para a altura ?

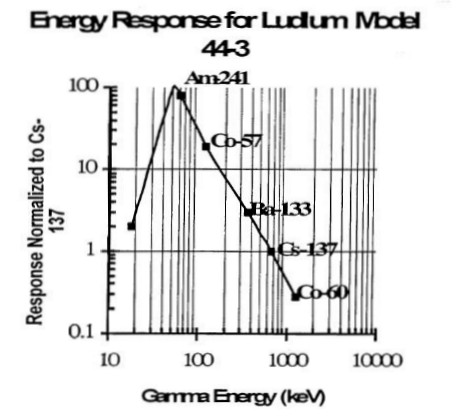

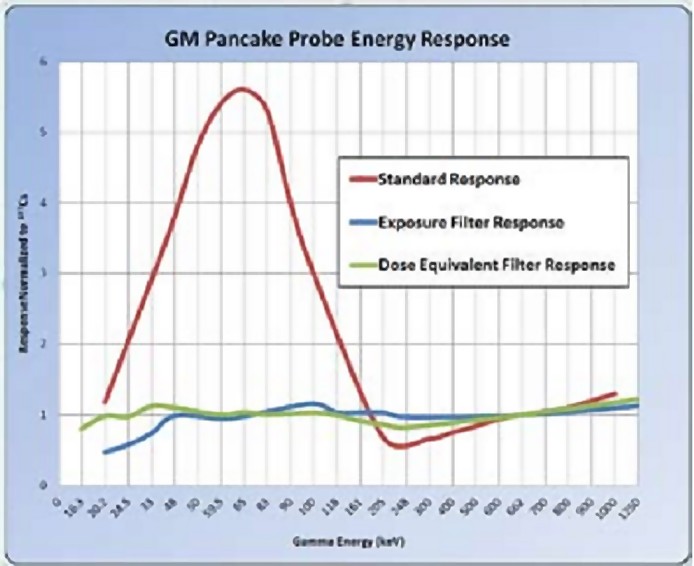

A resposta energia dos chrystals cintilador (e também os tubos de Geiger) tem um máximo perto 50-100 Kev e, em seguida, diminui linearmente. em 1 MeV a resposta é 200 vezes menos.
https://www.theremino.com/uploads/Nai(Tl)_Response.jpg
https://www.theremino.com/uploads/Energy_response_and_filters.jpg
A resposta de energia também é alterada pelo peso da distância do sensor de amostra-, e por considerações geométricas sobre os seus tamanhos relativos. Nessas condições de fazer medições de amplitude é impossível. Apenas alguns valutation relativa e aproximada pode ser feito.
Com o empate amplitude ThereminoMCA você pode fazer a correção aproximada da resposta. Mas não fazer medições! Só para ver melhor todas as linhas de isótopos. A correção é OK quando você pode ver todas as linhas com amplitudes semelhantes. Sem a correção das linhas fortes tende a fazer desaparecer as pequenas linhas.
Olá Livio,
primeiro um comentário geral: depois que eu enquanto eu achar que é difícil encontrar meus posts. Só foi é via google se eu sei algumas palavras-chave. Seria possível para permitir logins e uma maneira de manter uma lista de todos os comentários? Além disso, que permitiria obter alguns e-mails de notificação quando há um novo comentário. ( Eu nunca recebi um e-mail e eu verifiquei o spam bem…)
Aqui a coisa técnica:
Eu tenho um Scionix 38B57, porque tem um comprimento de 2,25″ Posso obter picos tão altos quanto 2600keV.
Em toda a gama acho que é difícil para compensar com o equalizador. Pelo menos mais dois ou três sliders ajudaria aqui.
Se você ajustar os controles deslizantes é difícil desfazer algumas mudanças porque a posição do cursor não é exibido => sugestão para mostrar cada posição controle deslizante (-100-100%).
Afinal de contas eu ainda acho que o empate deve ser modificado. Quero dizer, quando você compensar você tem um monte de materiais de referência com algumas linhas que você identificou. Agora, a tarefa está para mover as linhas para as posições em que devem ser. Por que não permita a entrada desses linese sem muitas restrições (atualmente eu não posso entrar em muitas posições, pois há algumas regras por trás que não permitem keV arbitrária entrou)?
Último: são os espectros exportado com definições de equalizador aplicado? Se então, eles não deveriam, mas as configurações do equalizador deve ser exportado juntamente com os espectros + a configuração do aparador de energia. Que permitiria ajustar o equalizador depois e energias serão exibidos corretamente após o recarregamento.
PS: Eu modifiquei listar os isótopos muito e entrou todas as possíveis energias fuga de pico bem. Também eu addes linhas de amostra para peças de referência típicos que eu tenho. É você / anybode interessados para obtê-lo?
Desculpa, este blog não suporta notificações.
Nós criamos um fórum com todas as facilidades (enviar imagens, esquemas com fidocad e notificações) Aqui:
https://www.elettroamici.org/commmunity/forum/microcontrollori/theremino/
Mas é novo (apenas um post para hoje) e apenas em italiano. O tradutor será instalado nas próximas semanas.
Theremino modificações MCA
Qual versão você está usando? Eu testei agora a última versão (7.2) e é possibe para definir a energia para cada cursor.
Eu não sei se as outras alterações que propõem são possíveis e / ou desejável. Em qualquer caso, estes seriam mudanças difíceis, e nós certamente não tem o tempo para implementá-los com a atenção que exigiria.
A aplicação MCA é de código aberto e qualquer pessoa pode modificá-la, nós não vamos reabri-lo a menos que tenhamos erros graves.
agosto 2014 Chover Relatório de Teste de água, usando software V6.3 MCA Theremino
localização da estação
http://sccc.org.au/monitoring/Australian-Map.jpg
Resumo:
vestígios significativos de chumbo Pb-210 e berílio seja-7 foram detectados na água da chuva. Isto é surpreendente, considerando os níveis de fundo locais eram tão baixos para agosto. agosto 2014 teve 209.6 mm de chuva em comparação com queda de chuva em julho de 14.5 mm, assim muito mais chuva fluiu através do filtro este mês. Berílio seja-7 pode ser feita por spallation na atmosfera superior, durante os eventos solares, e leva cerca de duas semanas para chegar à superfície.
Chumbo Pb-210 é um filha decaimento do rádon Rn-222. Por causa dos danos atmosfera superior, e uma magnetosfera mais fraco, eventos solares menores agora têm um maior impacto sobre a atmosfera superior da Terra. Esta é uma possível explicação para o aumento da detecção de água Berílio-7 chuva aqui em agosto.
projeto do filtro de tubo telhado para baixo para testar a água da chuva, http://sccc.org.au/down-pipe-filter-design
Gráfico teste
http://sccc.org.au/wp-content/uploads/2014/09/Down-pipe-Caloundra-August-filter-test-030914-TV63-20c-97699-B-+-text.jpg
Neste quadro I têm CPS no eixo Y a mostrar actividade, e ter desligado log Y para mostrar a escala linear.
Notas: O nome da captura de tela gráfico de teste tem o detalhe de testes nele, etc., data de teste 030914, (3rd setembro 2014), Theremino versão 6.3 (TV63), 20c temperatura e tempo de teste em segundos 97699, além -B significa fundo de menos.
água da chuva e do solo testes anteriores pode ser encontrada aqui.
http://sccc.org.au/pages/The-Food-Lab.html#Soil%20Testing%20Results
Um teste interessante extraordinária, Obrigado!
Para ver todos os testes SCCC siga este link: https://www.theremino.com/en/contacts/references/#sccc
Um destes dias vou ir no telhado. Em minha casa há uma tubulação que coleta 16 metros quadrados e envia a água para outro telhado. Esse ponto está em um terraço e é muito fácil de trabalhar com ele e recolher periodicamente o material de teste.
Ajude-me, por favor, com algumas dicas:
– As amostras recolhidas são estáveis ao longo do tempo longo?
– Você sugere que esperar um longo tempo entre a recolha ea próxima?
– Ou é melhor para coletar uma amostra imediatamente após eventos de chuva forte?
Uma dica para inserir imagens diretamente visível nas mensagens
———————————————————————————–
Na mensagem Vital1 a imagem é inserida com a seguinte sintaxe:
img src =”http://www.xxxx.yyyy.zzzz.jpg” alt =”nome alternativo”/
Tudo incluído no “< " and ">” símbolos.
Sinta-se livre para experimentar e cometer erros em suas mensagens, se algo der errado, você pode escrever para mim um outro post com as correções. Vou fazer as correções e exclua a “comunicação” mensagens.
“As amostras recolhidas são estáveis ao longo do tempo longo?”
O meio de poliéster deve permanecer estável por um longo tempo. O filtro é seco ao sol, e, em seguida, colocado num saco de plástico zipp bloqueado. Eu tenho luvas cirúrgicas quando eu lidar com esses filtros que você não sabe o que o filtro pode ter capturado. Depois reomoving as luvas, o ar é espremido para fora do saco e o saco selado zipp. Eu faço isso para fora do lado em uma superfície limpa. Ele é então colocado numa ponta de prova de cintilador e cobre blindado câmara de ensaio para o teste.
“Você sugere que esperar um longo tempo entre a recolha ea próxima?”
Eu poderia testar os filtros com mais frequência.
“Ou é melhor para coletar uma amostra imediatamente após eventos de chuva forte?”
Testar imediatamente após cada evento de chuva poderia ser implementado, Depende do que você está procurando. Esta seria uma boa idéia se você procura isótopos de vida curta.
Radon filhas de decaimento pode inundar o espectro, e torná-lo mais difícil de detectar isótopos traço.
Eu fui mais interessado nesta fase ver o que eu poderia detectar a utilização deste sistema de coleta de amostras, que é barato e simples de configurar.
O filtro é feita a partir de duas camadas circulares lã de poliéster em torno 1.5 cm de espessura.
A lã de poliéster é o mesmo que você compra em uma loja de artesanato para fazer colchas ou brinquedos de pelúcia.
I também colocar um filtro de carvão activado, sob esta camada de poliéster para capturar isótopos solúveis em água que podem passar através do filtro de poliéster.
Até agora, o filtro de poliéster tem funcionado bem.
O gráfico de teste em post acima é apenas um teste a camada de poliéster do filtro de água da chuva.
O poliéster tem um espectro mais limpo. O carvão ativado, muitas vezes tem outros contaminantes nele como o urânio ou filhas de tório. Esta é a partir da madeira ou de materiais que foram utilizados para fazer o carvão.
Se o teste de filtro de carvão não está mostrando nada diferente do filtro de poliéster, Eu só publicar os resultados dos testes de filtro de poliéster.
No momento eu só visam a utilização deste sistema de filtro para ver o que posso detectar. Eu não visa tentar quantificar os montantes detectados neste momento.
Eu acabei de atualizar a partir Theremino MCA V6.3 para v6.7 e vejo que o botão de maximização da janela é acinzentado nesta versão. A janela principal pode ser redimensionada para um tamanho máximo de apenas 1024 x 720. Existe uma configuração que eu posso mudar para fazer a janela maior?
Eu tenho uma outra pergunta, por favor… Ao usar a subtracção de fundo (Use BKG), há uma maneira para “Exportação altura de impulso histograma” e guardar o espectro com o fundo removido? eu acho que “Exportação altura de impulso histograma” exportações apenas o espectro de corrente e não os dados de fundo removidos.
Obrigado pelo seu excelente software MCA!
tamanho máximo – ITALIANO
Os usuários tendem a usar enorme tamanho em pixels. E isso criou uma série de problemas sem trazer qualquer vantagem na visibilidade.
– O texto não faz zoom com altas resoluções
– O gráfico é claramente visível mesmo com 1000 pixéis
– O consumo da CPU aumenta com o tamanho
– As imagens feitas com alta resolução tornar inutilizável na Web
– … e você não pode reduzi-los de outra forma se tornar ilegível escrita
– Os dois painéis laterais deve ser sempre visível e ligado à direita da janela principal. Enquanto a janela maximizada desaparecer.
Nós explicamos estas coisas repetidamente, mas a maioria dos usuários continuaram a usar dimensões absurdas, mesmo para além do 2000 pixéis. Então, no final, decidiu bloquear o tamanho máximo. Para mudar isso, você deve abrir o projeto com VisualStudio 2008 e mudar as propriedades “MaximizeBox” del Form da FALSE um VERDADEIRO. Mas, como escrito, Nós não recomendamos.
subtração de fundo exportação – ITALIANO
Sinto muito, mas esta possibilidade não está prevista. Adicionar uma linha para o menu arquivo pode parecer fácil, mas na verdade requer muito trabalho. Sobre exporta arquivos para vê-los em outros programas podem fazê-los fugir o programa visualizador, por exemplo Excel.
Tamanho máximo – Inglês
O tamanho máximo está bloqueado porque os usuários tendem a usar enorme tamanho em pixels. E isso criou uma série de problemas sem fazer qualquer vantagem em visibilidade.
– O texto não faz zoom com altas resoluções.
– O gráfico é claramente visível com 1000 pixéis.
– O consumo da CPU aumenta com o tamanho.
– Imagens tiradas com alta resolução tornar inutilizável na Web.
– E você não pode reduzi-los, caso contrário, o texto se tornar ilegível.
– Os dois painéis laterais deve ser sempre visível e ligado à direita da janela principal. Mas, com a janela maximizada eles desaparecem.
Nós explicamos estas coisas repetidamente, mas a maioria dos usuários continuaram a usar tamanhos hige, mesmo acima 2400 pixéis. Então, no final, decidimos bloquear o tamanho máximo forma. Para alterar esta, você deve abrir o projeto com VisualStudio 2008 e mudar para TRUE o “MaximizeBox” propriedade do formulário. Mas, como escrito, Não é recomendável fazê-lo.
A subtração de exportação – Inglês
Sinto muito, mas essa possibilidade não está prevista. Adicionar uma linha para o menu arquivo pode parecer fácil, mas realmente necessitam de um grande trabalho. Ao exportar arquivos para vê-los em outros programas, é possível subtrair-los pelo programa visualizador, tais como Excel.
Ainda em relação aos aplicativos de tela cheia:
O número de pixels que estão situadas em propriedades do Windows, Ele deve ser adaptado à largura do monitor que é usada. Se você exagerar com o número de pixels, Não ler os textos de dimensões normais. para usar 1600 ou 2400 pixels e pode ler a escrita, levaria um realmente enorme monitor de (40 ou 50 polegadas).
Também útil "enganar", definindo pixels exagerada e, em seguida, ampliando a escrita, nas propriedades do Windows. Isto irá desnecessariamente desperdiçar recursos e CPU. Mas ainda pior! Todos os controles gráficos estão fora do lugar (e às vezes eles são escritos não está mais nas caixas são).
Peço desculpas por meus representantes e caminhos escabrosos, mas quero esclarecer isso bem:
– Ampliando os aplicativos em tela cheia, escrita são exatamente iguais, não ficar maior do que um único pixel, e se tornar ilegível.
– Ampliando os aplicativos em tela cheia, as linhas do gráfico não é ampliar.
– O que você recebe é apenas, para aumentar o tamanho das áreas vazias, que não dão qualquer informação extra.
– Mas, como um efeito colateral: A área de trabalho não está mais disponível para nada e o CPU funciona muito mais (com o quadrado do número de pixels).
Prezados,
Eu instalei recentemente UBUNTU 14.10 e Theremino 6.7 .
https://www.theremino.com/en/downloads/linux/ explica o processo, mas eu tinha que fazer ligeira
mudanças com o novo sistema (64Pouco). I compartilhá-los abaixo para que você possa poupar algum tempo.
por favor me avise de erros, então nós podemos mantê-lo UpToDate
Melhor
Erich
1) Erich @ newlife:~ $ Sudo apt-get install wine1.7
2) Erich @ newlife:~ $ Sudo apt-get remove vinho-mono
3) se você estiver em um 64 bit Linux criar um 32 prefixo vinho pouco para
Theremino como o dotnet não funcionará em 64 pouco
Somente 64 Pouco:
criar prefixo:
Erich @ newlife:~ $ WINEARCH = win32 WINEPREFIX = / home / Erich / .wine32 winecfg
Erich @ newlife:~ $ Env
lista as variáveis de ambiente que sould agora também contêm
WINEPREFIX = / home / Erich / .wine32
se não, então digite
Erich @ newlife:~ $ Export WINEPREFIX = ~ / .wine32
4) Não use as winetricks de Ubuntu, baixar o mais fresco
De http://winetricks.org/
5) Erich @ newlife:~ $ Chmod + x winetricks
6) Erich @ newlife:~ corefonts ./wintetricks $ sh (se em 64 bit usar o wineprefix correta)
na 64 pouco: se não for instalado em seu vinho 32bit o sempre usá-lo com o prefixo vinho:
WINEPREFIX = ~ / .wine32 sh ./winetricks corefonts
7) Erich @ newlife:~ ./winetricks $ sh dotnet30 (se em 64 bit usar o wineprefix correta)
vai cuidar sobre a instalação de todos os anteriores necessário
pacotes (se você instalar dotnet20sp2 antes que ele irá entrar em conflito com dotnet30)
8) Erich @ newlife:~ Gdiplus $ sh ./winetricks (se em 64 bit usar o wineprefix correta)
9) Instale o tempo de execução Microsoft VisualBasic6 fazendo botão direito do mouse,
executar com vinho, executável aqui indicado:
Erich @ newlife:~ Vbrun60sp6 vinho $
instalar
https://www.theremino.com/wp-content/uploads/2012/03/vbrun60sp6.zip
10) Instalar uma versão do Adobe Acrobat Reader compatível com o
sistema operacional emulado por vinho, por exemplo executando os seguintes
Setup com vinho:
baixar https://www.theremino.com/wp-content/uploads/2012/03/acrobat405.zip
instalar
Erich @ newlife:~ Acrobat405 vinho $
11) i fez uma scripot que pode ser iniciado através de um ícone no painel menue:
#!/bin / bash
WINEPREFIX =”/home / Erich / .wine32″ vinho /home/erich/software/Theremin/Theremino_MC/Theremino_MCA.exe
Obrigado por seus experimentos.
O Microsoft Visual Basic 6 não é exigida por Theremino aplicações. Sugerimos para instalá-lo apenas para usar alguma utilidade velho ou programa escrito em VB6.
Uma pergunta, Eu encontrei a placa de som USB recomendado, mas eu me pergunto se o 44 amostragem kbit / s são suficientes, o programa também funciona com placas de som com amostragem mais’ alto? Eu não vejo opções a este respeito será’ na medida em que’ OMC!
não 44 kbit ma 192 kbit.
O DAA sempre funciona 192 amostragem khz.
Em Theremino MCA deve ser definido “Acampamento. = 192000”
Se você encontrar uma placa de som com mais de 192 então você pode definir kbit 384000 ou 768000. Mas a melhoria sobre o 192 kbit será mínimo e em troca você terá de suportar um maior ruído de fundo. Um ruído maior do que mascarar o fundo das mais baixas energias e forças que você levante o parâmetro “Energia min”.
Com os cupons modificados de acordo com as nossas instruções (e com fio com cuidado), você começa a Min Energia = 2 Kev, tal baixo nível de ruído que nenhum hardware similar, Também as marcas famosas e caras, Ele tem sido capaz de alcançar.
A placa de som modificado por nós tem duas vantagens:
– Ele fornece energia ao longo do mesmo cabo que transporta o sinal (desta forma você não criar laços de massas e são incapazes de manter o ruído na área de microvolt).
– Ele contém um filtro de passagem alta, que elimina o ruído de baixa frequência, e melhora, a estabilidade da linha de base.
Com uma placa de som “normal”, como você pode pagar centenas de euros, você nunca poderia alcançar os níveis de ruído e incrivelmente baixo FWHM, obtida com os cupons de áudio modificado.
Obrigado a resposta, mas….para não contradizer-te mas o áudio USB citado na documentação (Esses som 3D transparente de celestina) mesclou um chipset da amostra 44/48 KHz. Como é que o DAA a amostra “O tempo todo” em 196KHz independentemente do hardware que possuo? Se ele faz’ e’ uma amostra falsa. Na verdade para mim no DAA para a frequência máxima 22 KHz (Nyquist em 44 Ksample/s). Lá’ uma coisa que não entendo?
Em outras palavras, você tem que usar a chave USB? Que sugeriu não excede 48 amostragem khz. Lá’ algo melhor por aí? Chaves de áudio USB de 192 KHz não encontrado!
Sabemos que o chipset “deve” ser de 48 KHz, Nós recolhemos todos encontramos o folheto e nós nem ter traduzido do chinês. Mas os chips que atualmente os chineses não são as de folha de dados. Você pode não saber o que são porque há uma queda preto e nenhuma canção tema. E mesmo se tivéssemos o acrónimo exacto, os chineses ainda não disponibilizados a folha de dados atualizados.
mas (pelo menos dois anos) todos os cupões de áudio USB testamos amostra em qualquer frequência de 1 em 199 KHz. E (pelo menos 5 anos) Também todas as placas de som internas para PCs até campionano 199 KHz. Se você acredita que você não usar qualquer software que pode definir a amostragem contínua, Hertz por Hertz, e tentar a sua própria mão.
Além disso, o 192 Khz é uma verdadeira amostragem, não interpolada, Se você não acredita, você só tem que verificar com Theremino MCA:
– conjunto 44 KHz, fazer uma captura e salvar a curva de referência
– conjunto 192 Khz fazer uma segunda aquisição e comparações.
A diferença é evidente tanto o barulho que o FWHM
Temos tentado dezenas de placas de som de qualquer tipo (também placas de som muito caros), Se escrevermos usando os cupons USB azul é porque eles são os únicos que são melhores.
Em qualquer caso, qualquer placa de som deve ser alterado. Se você não alcançar o desempenho de ruído e nós são utilizados FWHM. Alterar os cupons USB é fácil, mas para mudar um cartão de grande e caro pode ser muito difícil.
Obrigado, Eu tentei e realmente MCA pode definir 192 KHz….Eu comprei 6 chaves USB (idêntico ao recomendado). Pensei para editar co0n o indutor (ho 470 ... 0.3 Ohm) e, em seguida, com o richuderla termorretrtil (o indutor e’ grosso). perguntas: E’ disponível como impresso? Alguns componentes não possuí-los, Eu sei que você não faça o kit mas há’ alguém que já acumulou algum subconjunto de componentes não Faile reperibilita '?
finalmente, se DAA campiona a 192 kHz pólo’ a frequência máxima do espectro e’ sempre apenas 22 KHz? E’ restrição de software? Lá’ um fator 9 entre a frequência de amostragem e o espectro de frequência máxima. E’ faria?
Se você exagerar diga-me com perguntas…
O impresso para o indutor? Se você quer dizer a impressão do adaptador Pmt deve pedir Alessio (que não é um vendedor, mas às vezes faz para amigos).
Se você usar o indutor em vez do limitador de corrente cuidado, então você não tem que fazer um curto-circuito na tomada de saída. Caso contrário, o indutor é cozida.
A medida em 22 KHz está dentro da ADC de placas de som. Uma vez que eles são feitos para provar áudio, todos têm filtro anti-aliasing 22 KHz. Mesmo os cartões caras e taxas de amostragem ter exagerado o filtro 22 KHz. Seria bom para encontrar dicas 100 KHz, e até mesmo stereo, para o DAA, mas quase certamente não existe.
I antecipar sua próxima pergunta: Uma vez que a amostragem em 192 KHz se, em seguida, filtrada para 22 ?
Resposta: Chama-se sobre-amostragem e tem muitos benefícios, tanto na supressão perfeitamente a cada aliasing, tanto na redução das demandas no filtro aliasing (os primeiros leitores de CD, antes de inventar a sobre-amostragem, Eles tinham filtros anti-aliasing monstruosa, também a partir de 96 decibéis por oitava)
Em adição à amostragem 192 KHz, Ele fornece mais amostras para o software que vem depois. e amostras, juntos mais perto no tempo, proporcionar maior precisão, o tamanho exato, a tensão de pico, de cada impulso.
em última análise, uma vez que os impulsos do adaptador Pmt, Eles têm a energia máxima, na área 10..20 amostragem KHz em 192 KHz, com filtro 22 KHz é apenas ideal para nós.
Estes tópicos são melhor explicadas no arquivo MinimizingFWHM, download desta página:
https://www.theremino.com/downloads/radioactivity#mca
Uma página 13 encontrar o espectro, o sinal de que estamos interessados, e na página 15 você vê um pulso, que é amostrado com bem 20 pontos, graças à amostragem 192 KHz.
—————
Porque, as frases deste site, contêm muitas vírgulas?
Por que outra razão, tradutor automático, É difícil de entender, e isso se traduz mal.
Meu primeiro stick USB eu pedi tinha a “Ponto preto” sobre o chip e não funcionou, por isso estou à procura de dois outros que virão.
Para o beeing tempo eu queria saber para encontrar uma solução sem a necessidade de modificar cartões mais caros.
O que você acha disso?:
– alguns cartões (como Steinberg UR22 ou outras evem mais caros) oferecer um equalizador para a entrada, então eu pensei que eu poderia aplicar um filtro de passagem de banda semelhante do que o seu circuito de filtro faz. ele não deve ser o mesmo? (Eu não estou acabado com os testes, mas até agora os efeitos colaterais de outros softwares que usei foi maior do que o benefício)
-há uma livre (donationware) software disponível (Voicemeeter de banana) que permite aplicar filtros sofisticados sobre os insumos.
– Também, a fim de evitar o “poder sobre áudio” alimentação que o seu cartão de modifiction oferece Eu estou usando um banco de Li-Power, então eu tenho também há laços de terra.
I será atualizado assim eu tenho mais resultados de testes, mas ficaria feliz em receber o seu feedback se você acha que é o caminho certo…
Desculpa, eu não sei melhores soluções. Na minha opinião um filtro de software não irá funcionar, todos os componentes que você adicionar (software ou hardware) introduzirá mais ruído.
Também usar uma bateria é uma solução pobre (por causa da recarga periódica necessária).
Eu sugiro para comprar algumas placas de som baratos e modificá-las conforme descrito em nossos documentos. Não é tão difícil.
Olá Livio,
bem, meus maiores hurdels para decidir para o Theremino MCA era que eu não poderia começar tudo a partir de um lado. Eu comprei 10 (dez) placas USB como o que você sugeriu e apenas dois deles são muito bem no que diz respeito de ruídos. Mas eles estão finalmente diferente da descrição, de modo a modificação seria mais difícil de fazer.
Finalmente estou feliz em obter um cartão de Fireface USB da RME (OK para 700 € isso está longe demais para que pupose) e que o cartão oferece 0.3mV PP com tudo ligado. Este é OK para mim, mas nem todo mundo pode simplesmente alugar um cartão tão agradável.
Eu não prosseguir com o filtro SW porque ele funciona, por vezes,, às vezes não. Se isso funcionar (BP 200-7kHz filtro) produz inredibly baixo ruído de 0.15mV PP juntamente com o RME. Além disso, vale a pena mencionar que a RME é o único cartão descobri que realmente tem uma largura de banda de 80kHz a taxa de amostragem de 192 kHz.
De qualquer forma aqui está a minha sugestão: não seria possível proporcionar um PMA solução combinada e placa de som sobre um bordo em conjunto?
Okey, o coundchip é muito difícil de soldar, talvez por isso, se você poderia oferecer este cartão pré-fabricadas ou obter alguns parceiros a bordo que seria melhor.
Qualquer outra solução é praticamente experimentando. E porque nenhum outro cartão tem sua compensação pólos zero, um filtro adicional terá efeito negativo sobre o resultado…
Eu estou usando um tipo de detector CZT eV B1705 que tem 4 x 5x5x5mm em paralelo que tem o construído em IC amplificador e parece funcionar suficientemente bem com 60V de polarização de CC para o detector.
Correndo em Theremino MCA por um tempo com o instrumento Ra226 marcar como fonte de eu conseguir um grande resultado que eu possa mover tanto transversalmente como 60 KeV se eu definir o controle deslizante turno todo o caminho para 1200.
Existe algo que eu possa fazer para ajustar o gráfico para alinhar com a calibração?
https://dl.dropboxusercontent.com/u/77614660/Theremino%20CZT%20Ra226.png
meu despejo de tela pode ajudar a mostrar se eu tiver quaisquer configurações incorretas
Obrigado pelo programa muito útil, eu ainda estou aprendendo
Ralph, NZ
Só com a nossa Adapter Pmt e uma PMT conectado com um cartão USB modificado (e seguindo todos os nossos conselhos de fiação), é possível ver baixas energias, para cerca de 2 Kev.
CST detectores e amplificadores comerciais (também para tubos fotomultiplicadores) são barulhentos. Você já reparou que, em nosso site nós nunca conselho para usar, detectores CZT e PinDiode?
Olhando para a sua imagem também é visível que o ganho de áudio é de cerca de “6” (três vezes mais “2” usamos normalmente) e que o “Aparador de energia” está na posição de máximo (outro 2 vezes de amplificação). Portanto, o seu sinal é cerca de seis vezes menor, que o sinal normal do nosso PmtAdapter. Com um sinal tão baixa a relação sinal-ruído é ainda mais reduzida.
Provavelmente, a única solução é aumentar o parâmetro “min Energia” para 100 KeV e perder as energias baixas.
Estou começando a jogar com o software (Espero que Alessio capaz de ajudar pelo menos com o PCB adaptador) eo barulho da placa de som, e eu tenho uma pergunta (talvez banal e ainda devido a minha falta de conhecimento do sistema Theremino). Quanta ou entendido para realizar a calibração da escala da energia para brincar com o ganho até o pico da fonte de energia conhecida esperando, depois de procurar por uma correção mínima com o equalizador para compensar a não-linearidade ". Pergunta…tendo mais’ linhas (mais’ isótopos conhecidos) não’ mais’ olhar preciso e seguro para a Energia-bin polinomial tomar três ou 4 lugares onde há’ uma nota de pico de energia? Parece-me que a PRA tem uma chance’ a fazê-lo. Na época, eu usei um MCA uni e fê-lo '! o ponto’ sliders que dão pouca informação, Não entendo muito bem o que estou fazendo e eu mover um controle deslizante de alterar a forma da curva tão pouco clara e não é sempre previsível. Um ajuste que eu quero mais’ apropriado….Talvez eu esteja errado e você pode’ Já fazem…ou pode ser uma ideia para uma futura versão do software. Faça você mesmo! Dizes-me…Infelizmente eu programa em C++ ( com o GCC ) e tenho o ambiente Visual Basic….Mas não devia ser uma edição complicada.
Nas versões mais recentes do MCA são equalizadores paramétricos, Então você pode escolher para cada cursor, uma energia que corresponde a um pico de nota de energia, exatamente como faz o PRA.
Nas versões mais recentes, também quanto intervenção é ajustável, e isso torna muito mais sensível ajuste, Quando você agir logo.
Também podem ser ajustados os controles deslizantes, mesmo com as setas do teclado, para ajustes muito finas.
A forma da curva não pode ser visto, mas é fácil de entender:
ao ajustar “interp cúbica = 0” é uma linha quebrada que passa pelos pontos de verificação de
ao ajustar “Cúbica interp = 100” o que você quebrado em torno de um bit’ nos cantos
Há também um teste que enche o bin dados todos iguais e permite que você veja como eles se comportam cursores. Para fazer o teste você tem que parar o RUN depois de uma segunda amostra dividida e, em seguida, pressione o botão “Teste” equalizadores.
Aqui está uma Theremino 6.7 gráfico de teste de um manto de gás tório, mostrando a diferente emissor gama isótopos radioactivos presentes nele. Neste teste eu maximizada a sensibilidade de baixa energia em Theremino usando um pequeno tamanho bin, e utilizado o “equalizador Mestre” para aumentar a resolução para as energias mais elevadas.
Aqui estão os picos de isótopos eu tenho sido capaz de identificar até agora. Há pelo menos três eu ainda não identificada. tempo de teste foi 3000 segundos.
http://sccc.org.au/wp-content/uploads/2015/04/Thorium-mantle-TV67-calibration-110415-3000.jpg
camisas de idade tório são altamente radioativo, e na minha opinião um perigo poeira radioativa, particularmente se eles estão em embalagens de idade. Qualquer um que não é experiente em lidar com material radioativo não deve comprar camisas de tório velhos.
Se a poeira entra em sua câmara de teste, ele vai contaminá-lo. Então se você tem um, certifique-se que é um ar apertado recipiente selado antes do teste.
Estou espantado que eles realmente vendeu-os ao público.
Estou espantado sobre o seu alcance e resolução de baixa energia. Existe algum truque especial?
Eu estou usando a gama espetacular GS1100Pro e atualmente estou longe disso. Mas eu também estou apenas começando, então vamos ver o quão bom eu ficar…
Olá Livio,
É o novo recurso deconvolução explicou em algum lugar ? A meu ver, parece para permitir ao usuário “enganação” com espectro movendo e alisando picos em que as barras são isótopos. Eu gostaria de saber como fazer um uso adequado do mesmo :)
Muitas características do MCA pode ser usado para enganar. Por exemplo, o “Linearizador” pode ser usado para produzir um incrivelmente baixo FWHM em uma única linha. E o “empate” pode ser usado para modificar a altura relativa das linhas.
O Theremino MCA foi projetado para usar para si e não é adequado para a produção de certificações.
O super deconvolução é explicado apenas na página de download nas notas versão 6.7. A tradução é automático e aproximado, então eu tento copiar e corrigi-lo um pouco nesta mensagem:
Threremino MCA - A deconvolução SUPER
O novo Super deconvolução de Marco Catalano é capaz de apertar drammatically as linhas. Começa a partir de algumas premissas:
(1) Para saber quais são os isótopos que criam a curva.
(2) Certifique-se que a influência dos isótopos não considerados ser insignificante.
(3) para kow (e situado no “deconv Size”) a largura da Gaussiana produzido pelo cristal.
Se os pressupostos são válidos e a regulação da “deconv Size“está correto, então é possível calcular exatamente, a actividade de cada isótopo. As linhas podem ser estreitadas com o parâmetro “Gaussian Tamanho” e os resultados são muito semelhantes aos obtidos com os detectores de germânio de elevada pureza caros.
Se você ajustar “Gaussian Size” a zero, em seguida, a actividade da área seleccionado (deconv Tamanho) concentra-se num único BIN. Em seguida, é possível enviar os valores de RCP para os Theremino sistema Slots. Habilitação “OnlySelectedRows”, cada linha selecionada será enviado para um slot diferente. Desta forma, você pode obter valores simples Bequerel, sem a complicada, pesado e arbitrária, ajustes manuais de ROI (Regiões de interesse).
Olá, Posso anexar um comparador de hardware para a saída do PmtAdaper para contar / converter os impulsos com / para um uC como Arduino ou um chip MSP430 (contando que caem bordas, attachInterrupt(P1_2, contagem, QUEDA);) (e exibir o valor em um LCD, em seguida,)? Isto poderia ser um barato, código-fonte aberto, ratemeter.
Sim, é possível, mas com características muito limitadas.
Para criar um instrumento portátil é melhor usar ThereminoMCA e ThereminoGeiger em um tablet (ou WindowsPhone).
Ou, para usar um iPhone, iPad ou WindowsPhone, com um aplicativo que lê os impulsos através da entrada de áudio, como mostrado:
https://www.theremino.com/blog/gamma-spectrometry#apple
É o ThereminoGeiger apenas para tubos de Geiger-Müller? (pelo menos o nome sugere,, caso contrário, ele deve ser chamado ThereminoRatemeter).
Eu não tenho certeza que você entende por “muito limitado” mas eu só precisa de impulsos que eu alimentam em um uC, ele já está trabalhando com um contador Geiger e posso exibir uma leitura CPM.
Eu não estou interessado em usar algo como proprietário como o iPhone ou qualquer coisa da Apple para que o assunto (Eu sou um usuário Linux e nenhum software de código fechado vem no meu PC (sim, eu estou ciente de bolhas de kernel também - gNewSense. Não vamos falar sobre o hardware, Eu sei que ele está fechado). Além disso, O iPhone ou algo típico Android baseado não têm uma bateria de longa duração. Então, eu prefiro usar um Nokia 5110 + MSP430 e é LPM3 com contagem de interrupção. O consumo de energia mais alto teria o Theremino PmtAdapter, 10Mas, e que é muito mais do que a MSP430G2553 + Nokia 5110 LCD, mas o consumo total (10mA + 0,1 mA) ainda é muito menos do que usando um comprimido, smartphone ou algo. Sim, é ratemeter única, nenhum espectro. (As baterias são um ou dois 18650 com aprox. 3000mAh e com consumo de energia 10-20mA, isso iria durar muito mais tempo do que os comprimidos inadequados / smartphones. Sim para o espectro eles são bons por causa de suas telas OLED / LCD, mas eu só estou interessado na contagem / ratemeter.)
O Theremino Geiger é um ratemeter. As primeiras versões estava trabalhando apenas para tubos de Geiger, mas agora podemos usá-lo também para câmaras de ionização, e para contar pulsos cintilador.
Mas se você estiver interessado em um consumo muito baixo, tanto Theremino Geger e PmtAdapter não são ok. Talvez você possa dar uma olhada para o Verificador de Theremino:
https://www.theremino.com/en/hardware/inputs/radioactivity-sensors/#checker
e Theremino ratemeter:
https://www.theremino.com/en/hardware/inputs/radioactivity-sensors/#ratemeter
E também o GeigerAdapter (única 10uA da oferta) poderia ser interessante:
https://www.theremino.com/en/technical/schematics/#geigeradapter
Checher, Ratemeter e GeigerAdapter pode trabalhar por alguns anos com uma única célula aaa.
Desculpe se eu não ter entendido bem o problema, meu inglês não é muito bom…
Obrigado pelas sugestões. Eu deveria ter mencionado que uma grande característica da minha DIY ratemeter é que ele deve ir mais alto do que o típico 500k CPM, que pode ser maxed para fora muito rapidamente, caso contrário eu poderia simplesmente comprar um ratemeter tais comercial. ó, esperar, Eu não posso, eles são muito caros mesmo os usados de ebay e não. É por isso que eu quero construir um para mim. Outra vantagem do curso é que o código-fonte para contar e mostrar conta com o LCD é open source e a reparação de hardware é muito mais fácil.
Depois de fazer alguma pesquisa, Eu acho que uma fonte de alimentação PMT típico consome 10mA a 100mA (Max) em 5V a 12V. assim, não é de baixa potência, mas eu aceito-o. Eu, então, precisa converter os impulsos de saída do PMT de modo que um microcontrolador aceita-los. Algo assim: http://www.maximintegrated.com/en/app-notes/index.mvp/id/2236 (o diodo PIN pode ser substituído com um PMT):
“O amplificador operacional mostrado neste circuito (MAX4477) permite que este projeto. Tem de ruído de entrada de corrente negligenciável e excepcionalmente baixo ruído de entrada-tensão: 3.5 para 4.5nV / RtHz às frequências fundamentais de 10kHz a 200kHz. A sua capacitância de entrada é um respeitàvel baixo 10pF.”
O alto valor de 200kHz é o que eu preciso. O sinal de saída é convertido em algo que um microcontrolador pode ler agora (veja a segunda imagem abaixo, impulso retângulo). Eu não tenho certeza se suas sugestões podem satisfazer essas necessidades (ex.. são eles rápido e estável o suficiente). Mas talvez você poderia construir / venda deste Maxim Integrated Products “Gamma-Photon Radiation Detector” esquemático (Eu comprá-lo como kit ou soldadas). Ou há algo semelhante em um pacote? (Acho que prefiro desta forma, porque ele permite que alguém para escolher qualquer fonte de alimentação PMT, como um Hamamatsu C4900, e, em seguida, converter o sinal da PMT a um sinal uC adequado).
A esquemas Maxim é para um díodo PIN. Para amplificar um díodo PIN requer um circuito completamente diferente que, para amplificar um PMT.
O 200KHz especificado por Maxim é o passa-banda e está relacionado com os pulsos de liderar e tempos caem, mas eu acho que você está interessado em contar pulsos até 200 K por segundo. E isso parece ser muito estranho… você nunca vai encontrar um tão forte radiação em sua vida! E se a radiação será tão forte Eu sugiro ir embora muito rápido, em vez de fazer medições!
Por favor, escreva o que exatamente você acha que fazer e então eu vou tentar sugerir a melhor solução.
Você planeja usar um PMT?
O modelo da PMT? (existem muitos tipos muito diferentes que requerem diferentes circuitos)
A PMT vai ser acoplado a um cristal cintilador?
Material do cristal?
O leque de energias será emitido a partir dos isótopos que você precisa para medir?
Quantas Bequerels são emitidos por esses isótopos?
Já foi dito que o diodo PIN pode ser substituído por um PMT. É claro que eu estou planejando usar PMT, estes PMT Hamamatsu, de facto,: R1450, R647, R6095 com BGO e 1″ NaI(TL) cristais. Faixa é típico: Cs-137, coisas Sr-90. (Basicamente nunca mais 3MeV.)
O velho Eberline ASP vai até 10M CPM e ESP também até alguns M CPM.
“mas eu acho que você está interessado em contar pulsos até 200 K por segundo” exatamente.
Eu ficaria feliz com até 100 CPS (= 6M CPM). É que 500k CPM pode ser facilmente maxed para fora e que é chato e pouco profissional.
” Quantas Bequerels são emitidos por esses isótopos?”
Isso é o que eu quero saber, em seguida, sem estourar o limite aqueles 500k CPM, que pode ser facilmente alcançada com cintilação.
“você nunca vai encontrar um tão forte radiação em sua vida! E se a radiação será tão forte Eu sugiro ir embora muito rápido, em vez de fazer medições! ”
Não é realmente sobre isso (em Chernobyl pode encontrar >100mSv / h fontes BTW), é só que 500k CPM pode ser maxed para fora com uma fonte de verificação de 1 uCi jurídico simples. Pelo menos um M poucos CPM seria necessário.
Eu ainda quero tentar usar uma fonte PMT HV + algo como esquemática da Maxim. Talvez você pode me sugerir algo (ou construir e vender-me de Maxim esquemática ou como kit XD). Já trabalhando código de contagem com um MSP430 (MSP430G2553) (http://forum.43oh.com/topic/6198-low-power-geiger-counter-with-msp430g2553-last-updated-may-07-2015/). Eu só preciso ter os impulsos vêm de um hardware diferente agora.
A esquemas Maxim não é para os tubos PMT.
nossa PmtAdapter, com um circuito de saída ligeiramente diferente, é exatamente o que você precisa.
Por favor, escreva para Alessio que já maked cuircuits semelhantes e tem os esquemas. Alessio, também poderia enviar-lhe um kit ou o adaptador completa.
Alessio: Makers@theremino.com
Em relação à tomada de entrada de 3,5 mm na placa de som… não seria melhor ter GND-signal-5V ao invés de-5V-sinal GND, de modo que o problema do curto-circuito da fonte de alimentação pode não ocorrer?
Obrigado.
A disposição GND-5Volt-Signal é usado em todas as placas de som comerciais, não podemos mudar essa tradição. Além disso, com o GND-Signal-5Volt, se extrair a tomada sobre 5 ou 6 mm, em seguida, há um ponto que se conecta sinal para terra, e 5Volt para sinalizar, potencialmente danificar o amplificador operacional. E há sempre uma posição que calções a 5 Volt à terra. A única solução boa é usar um limitador de corrente como em nossas placas de som modificados.
OK graças. Também no pdf que você menciona que o Zener deve ser baixo vazamento. Como baixa deve a corrente de fuga ser, e em que condição de teste?
Eles são classificados menos 100 pico ampere no 100 C
Na ON Semiconductors folha de dados da Série MMSZ5221BT1, existe um “Figuras 8. Corrente de fuga típico” que mostra esta.
Se não usando zeners baixas fugas, quando a temperatura aumenta mais de algum valor, a tensão pode cair por centenas de Volts.
Muito poucos diodos zener são OK para este, As opções possíveis são:
MMSZ52xx OK até 110v
MMBZxx (mas os modelos de tensão max são 90 Volts)
MMSZ4xx (mas os modelos de tensão max são 43 Volts)
MMSZxx (mas os modelos de tensão max são 56 Volts)
Obrigado.
Sou usuário do Thermimo 6.7 e acho que é muito útil para FRX.
Obteve 2 perguntas simples para perguntar.
Quanto tempo eu tenho que esperar antes de iniciar a medição usando detector NAI?
Existe um desvio de temperatura em leituras após o uso prolongar.?
Obrigado
Oi,
não há necessidade de esperar antes de iniciar medições.
Não há nada que se aquece, e assim não há nada que muda nos primeiros minutos ou depois de um uso prolongado.
Mas, porque a temperatura ambiente altera a resposta chrystal, então é sempre uma boa prática para fazer uma calibração com dois marcadores (por exemplo, amerício e césio) antes de iniciar qualquer nova medida.
Para obter sempre o máximo de precisão, recomenda-se refazer as calibrações antes de iniciar cada medição.
É fácil fazer isso se você colocar, e mantain sempre no lugar, duas amostras pequenas a uma distância apropriada. Normalmente Césio muito próximo e amerício em cerca de 10 cm a partir do cristal. A distância certa produz duas linhas marcador pequenos, não perturbar a medição, mas muito útil para mantain sempre calibrado seu sistema.
Livio,
Obrigado pelas din reply.Sorry eu percebo que foi explicado em seu site acima.
Outra consulta que você mencionou neste fórum sobre G.deconvolution com algum assumptions.Can eu uso na seção FRX demais?
obrigado novamente.
Sim, mas lembre-se que, com suposições incorretas a deconvolução poderia produzir gráficos completamente erradas.
Está bem..
O que acontece se eu pressionar compensação resolução e Deconvolution juntos supondo que eu tenho as premissas certas.?A razão pela qual eu pergunto isso é que eu não preciso de R. compensação com já é bom Deconvolution.
Obrigado
Resolução Compensação respeita os dados reais e faz apenas uma pequena correção.
Eu não sei exatamente o que vai acontecer com suas amostras, usando apenas Compensação, única deconvolution, ou ambos os métodos.
Por isso, sugiro começar com a resolução de Compensação única (que é uma base boa e sincera), e para adicionar o Deconvolution, quando você vai saber exatamente quantas linhas são realmente presente e significativa.
Oi,
há uma nova imagem sobre a dependência da temperatura das chrystals cintilação.
https://www.theremino.com/blog/gamma-spectrometry#calibration
Eventualmente, você pode ler a tradução automática aqui:
https://www.theremino.com/en/blog/gamma-spectrometry#calibration
Thermimo começa a ler imediatamente depois de carregar uma vez eu clicar duas vezes a primeira leitura icon.The é confuso, especialmente quando eu usar a compensação de resolução na versão 6.7.I normalmente pressione o “Inicie uma nova medição” para obter uma adequada segundo reading.Is Existem planos no futuro para evitar Thermimo estava carregando e ler ao mesmo tempo.
Finalmente eu gostaria de parabenizá-lo por este excelente software.
Obrigado
Depois de carregar as aplicações Theremino MCA
e antes de fazer qualquer medição significativa,
é imperativo para fazer as seguintes coisas:
– calibração de teste com uma, ou melhor dois, amostras radioactivas
– Colocar a amostra a ser medida numa posição estável
– aperte o “começar a nova medida”
Caso contrário, você poderia usar a um curto “Tempo de integração” (por exemplo 60 Para 600 segundos)
Desta forma, o instrumento usa apenas a história mais recente
e para pressionar o “começar a nova medida” não é necessário.
Além dessas considerações… porquê o teu “primeira leitura” é confuso?
Não podemos reproduzir este (mas usamos amostras radioactivas normais, não FRX).
Você pode por favor indagate o que acontece com mais precisão?
Sugiro também usar nossos applicazions por um longo tempo, e para ler todas as documentações, a fim de se familiarizar com os princípios gerais, antes de escrever para nós o que realmente acontece.
A ideia é transformar a palavra “bagunçado” em uma documentação precisa:
– Talvez a placa de áudio começa após a MCA filho produzindo ruídos espúrios?
– Talvez seja um problema de temporização?
– Talvez haja alguma regulação incorreto em teh Windows Audio Mixer?
– Por exemplo, a pré-amplificação do microfone ou do AGC são activos?
– Isso acontece em todos os RUN?
– Isso só acontece quando o início coincide com um Iniciar WindowsSystem?
– etc…
Estamos testando para o seu problema.
São os primeiros 5 ou 10 pulsos mudando seu gráfico significativally?
São as suas análises com base em um número muito limitado de eventos?
Neste caso, você está provando para um muito pouco tempo, e seus gráficos são afetados não só pelos primeiros pulsos, mas também pela aleatoriedade dos dados radioactivos.
Normalmente, um gráfico de boa e de confiança baseia-se num mínimo de 1000 ou 10000 eventos
e assim a primeira alguns pulsos são absolutamente ininfluent em toda a aleatoriedade dos dados.
Por favor envie-nos alguma imagem com o “Painel de operacoes” opções visíveis
Talvez também duas imagens, um com o problema e outra sem o problema.
Por favor, envie os arquivos para: Engineering@theremino.com
Ok deixe-me reformular.
Thermimo 6.7
conjunto da placa de som em 192000/24 bit / estúdio nas configurações de som do painel de controle Win7
Use Thermimo fixado em x50 bin ganho / 192000 / áudio 1 / resolução de Compensação
Planejando usar o modo FRX após o início.
Ao pressionar Ícone,cargas thermimo e lê imediatamente,
Primeira leitura quase invariavelmente tem leitura espúria com picos em todos os lugares e
não esclarecer dando gráfico errado,
Em outras palavras, a primeira 5 ou 10 pulsos estão mudando o gráfico significativamente.
Eu não sei se FRX é baseado no limitado não de eventos.
Então, para contrariar esta,Ao pressionar o novo compasso inicial e os picos são adequadamente formados.
Vou enviar uma imagem mais tarde, se assim for exigido
Obrigado
Taray
E se 5 ou 10 pulsos são tão significativa em seguida, suas análises é muito curta.
Esperar mais tempo e quando os pulsos no total será uma normais 1000 pulsos ou mais do que o primeiro 5 pulsos será completey insignificante.
Em outras palavras: O analisis a ser significativa deve ser longa, desde que os impulsos são analizadas um “Grande número”. Isto é porque estamos fazendo analisis estatística e apenas o “Direito grandes números” pode produzir resultados significativos. Em “grande numer” é algo como 1000 ou mais e comparado a eles, alguns pulso inicial é nada.
OU
Se todo o seu analisis é normalmente muito tempo sobre 5 minutos, em seguida, definir o tempo de filtro para 5 minutos (300 segundos) e após este tempo o primeiro 5 pulsos serão automaticamente alterados para fora da janela do filtro e eles serão, outra hora, completamente insignificante.
Esta semana estamos fazendo uma nova versão do Theremino MCA e sua sugestão é incluído.
Pretendemos rejeitar os primeiros pulsos. Você acha isso 10 ou 20 pulsos são suficientes?
10 basta.
Obrigado
Taray
Prezado Senhor (s),
Desde há muito tempo eu tenho sido muito interessado em medir as radiações ionizantes de diferentes tipos. Um detector de radiação boa, um scintillometer, tem sido a de bom uso para me à procura de minerais raros em pegmatitos. Recentemente, Descobri que espectrografia de raios gama é uma técnica interessante para medir e caracterizar a radiação ionizante. Algum tempo atrás eu comprei o PMT Adapter Theremino do seu site e mais tarde um Probe Scint, um Bicron 1.12X1.12M3 / 1.12L. Eu vi na sua página web como esta sonda foi disserted e as resistências na cadeia (originalmente 1 MOhm) foram alteradas para os valores mais elevados. A minha pergunta é se você pode me recomendar um valor das resistências em cadeia que vai trabalhar bem em conjunto com o Adaptador Theremino. Preciso mudar outros componentes além das resistências de cadeia (10 pcs.)
Obrigado
Thomas
Tudo isso é explicado na documentação do MCA, que pode ser baixado aqui:
https://www.theremino.com/downloads/radioactivity
Outras informações úteis aqui:
https://www.theremino.com/blog/gamma-spectrometry#socket
E aqui:
https://www.theremino.com/blog/gamma-spectrometry/hardware-tests
Sugestão:
Você pode usar a bandeira Inglês e traduzir as páginas…
oi Livio,
Theremino cargas MCA e começar a ler automaticamente. Basta saber se é apropriado apenas para carga e não começar imediatamente. Talvez isso pode ajudar a corrigir alguns erros iniciais que podem ocorrer despercebidos que podem ser janelas relacionadas e uso de memória extra…
Bem, este apenas um dos meus pensamentos e estou certo que seus engenheiros sabem melhor.
Obrigado
Taray
Baseando-se em suas palavras, pode ser que a sua entrada recebe também os sons do sistema Windows.
Por favor, tente definir o Theremino MCA “AudioIn” excluí-los, a fim de obter a entrada de áudio do PmtAdapter única.
Para desativar o início automático pode ser desorientador para os novos usuários.
bye Livio
Uma nova versão, com a sua sugestão (o estado de arranque lembrado entre execuções sucessivas) e algumas outras pequenas mudanças, está pronto.
A nova versão 6.8 é aqui:
https://www.theremino.com/downloads/radioactivity#mca
graças Livio.
Vejo algumas mudanças positivas.
Vou dar-lhe uma análise em devido tempo.
Taray
Olá Livio,
Eu tenho uma nova sugestão de recurso : você pode permitir que o usuário para salvar pré-selecções de isótopos ativadas ? Por exemplo, uma “rádio” predefinido poderia activar Ra226 marcador no 186 Kev, 2at Pb214 242 Kev, Pb214 em 295 kev, Pb214 em 352 marcador keV e em Bi214 609 Kev
Esta é realmente uma boa idéia.
O problema é que temos que terminar o rádio SDR, o upconverter, a antena ativa, o decodificador de sinal, o ADC24, o Espectrômetro Poeira, o Doppler Radar, Balanço Theremino, todo o Apps Webcam não funciona com a NV12 formatos e YUY2, bem como alguns outros projetos que eu não Rememeber agora…
Digo isto porque estamos esperando alguns “especialista” programador para obter alguma ajuda. E talvez lendo este alguém poderia escrever para nós. (“especialista” significa mais do que 20 anos de programação de software, caso contrário, o nome certo não é “ajudante” mas “ajuda solicitante” e “consumidor vez”)
Nos próximos dias, vamos pensar se é possível implementar esta idéia, sem alterar muito a estrutura da aplicação. E, talvez, vamos tentar escrevê-lo…
Obrigado por sua sugestão, é realmente uma característica nova e útil.
Desde esta manha, temos tentado encontrar uma solução simples de implementar a sua ideia
e tentou muitos métodos para editar as energias individuais:
– energias individuais separadas com “sublinhados” ou com “espaços” ou com “,”
– escrever um arquivo separado para as energias isótopos
– fazer tudo à mão ou automaticamente
Cada nova tentativa gerou outros e mais difíceis problemas. Então agora (16:57) depois de cerca de 8 horas de trabalho, decidimos excluir o novo (instável) versão e reverter para o estábulo 6.9
desculpa….
Talvez nos próximos dias, vamos pensar um outro método, com um arquivo editado manualmente, e completamente independente zona da edição lista isótopo.
Obrigado Livio :)
BTW eu estou experimentando um bug muito irritante em 6.8 Versão : Eu tento fazer uma medição cronometrado, assim que eu escolher 5400 segundo nos parâmetros de tempo e ativar o “tempo integr” botão, a análise começa, mas em algum aleatório antes da 5400 segunda vez a análise começa novamente :( Você já ouviu falar de tal comportamento errático ? Estou usando o Windows 7.
Talvez haja uma misundersatnding sobre o tempo inegration?
O “Tempo de integração” não pára A análise após o tempo selecionado.
O “Tempo de integração” é o comprimento do filtro de integração.
Se a configuração, por exemplo, 60 segundos a análise continua também depois 60 segundos, mas o filtro de integração é curto (só 60 segundos) e responde mais às variações rápidas.
A resposta rápido produzido por um filtro de curto é à custa de um gráfico mais barulhento.
Eu entendo o tempo de integração, e o recurso funcionou bem até hoje. O que quero dizer é que eu configurei um tempo de integração de 5400 segundos, começa a análise, e no segundo 1556 (por exemplo) o segundo contador total vai voltar à 0 ea análise começa de novo a partir do zero, sem qualquer ação de minha parte. Minha versão Theremino é 6.8.
Existem apenas duas funções na aplicação que pode reiniciar o total de segundos a zero:
– premente “Começar a nova medida”
– premente “Integr. tempo seg”
Nas últimas versões nada for mudado nesta área.
Agora estamos testando a última versão (6.9) com 5400 segundos e “tempo Integr habilitado” desde horas maio e total de segundos é sempre estável em 5400 segundos…
Faremos mais testes.
Nós descobrimos uma possibilidade.
Quando o “auto” alterações de polaridade de pulso, então há uma reinicialização automática.
Por favor selecionar manualmente a direção de pulso (positivo ou negativo) para a sua placa de áudio.
E depois, por favor, teste se o problema seja corrigido.
Se for, em seguida, os pulsos são estranhas, tão estranho que o detector de auto polaridade foi enganado por alguns segundos consecutivos.
Ou você ter desconectado o BNC por um longo tempo.
Ou o misturador janelas mudou.
Ou você está lendo o áudio da saída do mixer chamada “mixer estéreo” e algum outro som, talvez os sons do rato, foram misturados com os impulsos.
Estamos a fazer outros testes…
E estamos a implementar a sua ideia para as linhas de amostra.
Pode ser bem relacionado a áudio, e talvez a minha instalação Theremino é corrupto porque o 6.8 versão não parecem mostrar o volume de áudio suficientes para a detecção mais, mesmo que os parâmetros são os mesmos do que o 6.7 versão que eu também tenho no meu computador. Estou indo para instalar o 6.9 Versão, em uma terceira pasta.
O que é uma boa maneira de manter a mesma calibração a partir de uma versão para outra ?
(e obrigado pelo seu tempo Livio, é apreciado)
Você poderia “Salve ” uma configuração e “carga” -lo com outro aplicativo.
Ou você pode copiar o arquivo “Theremino_MCA_INI” para a nova pasta de aplicativo.
Mas não são invisíveis “calibrações”, tudo é visível na janela principal. E nada mudou nos últimos versões que poderia alterar a sensibilidade de áudio.
Talvez o volume do Windows Mixer ou o AGC são alteradas?
Eles podem mudar, cada vez que você desligar a placa de áudio, ou alterar a porta USB.
Fiz alguns testes ontem, Eu coloquei a configuração no pulso “negativo” e funcionou muito bem, sem reiniciar. Isso é estranho, já que eu sempre usei “auto”.
Nada mudou em minhas configurações de áudio, tanto quanto eu sei. Volume é o mesmo e não há AGC.
Okey, Obrigado.
Hoje vamos publicar a nova versão 7.0 com muitas melhorias:
– Sua sugestão implementada (a amostra a lista linhas).
– Removido o reinício quando mudar de direcção de pulso.
– Removido o reinício quando selecionando e desmarcando a “Integr. Tempo” botão.
– Um novo “Entrada de áudio” selector com cordas em vez de números.
Theremino Versão MCA 7.0 está pronto, com a sua sugestão implementada, e muitas outras melhorias:
https://www.theremino.com/downloads/radioactivity#mca
Olá Livio,
Só para dizer que eu amo o 7.0 Versão, rápida seleção de nuclídeos é uma obrigação, e a adição do nome de entrada de áudio é muito grande.
Eu tenho uma outra sugestão de recurso : você já pensou para fornecer uma segunda vista das contagens vs tempo, como em PRA ? Isso permitiria que o estudo da decomposição de radioelementos vida curta, e as variações da radioactividade ao longo do tempo ambiant.
Também há uma maneira de “rota” Theremino sinal MCA para Theremino Geiger, a utilização de um detector de cintilação como um contador Geiger ?
Primeira pergunta
Desculpe, mas isso envolveria demais alterações na estrutura de aplicação e muito trabalho.
Segunda questão
Sim,
1) Conjunto “slot de contador” com um número entre 0 e 999.
2) Defina o mesmo número no Input-Slot Theremino Geiger.
Isso também é explicado nas instruções na página 23.
E com Theremino Geiger você pode ver as contagens vs tempo, como com PRA e ainda melhor.
Obrigado novamente Livio, que fez o truque :)
————————————————————————-
Dúvidas sobre placa de som externa
————————————————————————-
Em radioactivityforum há um fio direito “Dubbi placa de som Theremino”
http://www.radioactivityforum.it/forum/viewtopic.php?f=22&t=1526
Lemos casualmente esse fórum para que em caso de problemas
é aconselhável escrever para Engineering@theremino.com.
E se você tem um fixo, podemos chamar por tanto tempo quanto necessário,
a custo zero, De 09 no 19, inclusive feriados.
No pior dos casos, tivemos que usar o TeamViewer e intervir em pessoa
e os defeitos são sempre revelado como erros ou mal-entendidos.
Nós tentamos responder no fórum, mas a mensagem de resposta não apareceu,
então nós respondemos aqui:
—————————–
RESPOSTA
—————————–
Em relação ao 192 KHz vamos abrir um debate sobre a liga e sull'interpolato
em seguida, para o prazer, só falam de resultados.
E os resultados são:
– Se você definir 44.1 KHz largura aumenta
– Se você definir 192 KHZ o FWHM diminui
Lembro-me também que no nosso projeto a placa de som contém um filtro passa alta,
o que reduz o ruído em freqüências que não afetam
e também contém uma modificação, para dar o fonte de alimentação no mesmo cabo de sinal.
placas de som internas são difíceis de mudar desta forma
para as quais eles não têm o filtro e o caminho do poder segue necessariamente
uma estrada separada.
Com uma placa não modificada, e, em seguida, com alimentação separada PmtAdapter,
inevitavelmente cria um laço de massas, que impede a descer com o barulho,
para níveis incrivelmente baixos que conseguimos com as nossas mudanças.
A seguir precisamente o nosso projecto, você obter resultados que nenhum cartão interno
e nenhum dispositivo de hardware pode obter (Césio FWHM de quase 4%)
Se alguém não pode obter esses resultados, algo errado
e faria bem em nos escrever.
Existe uma maneira de definir um pico (ex.. arrastar o cursor através do pico para marcar os canais de baixa e alta / keV) que irá exibir o bruto eo fundo conta assim as contagens líquidas pode ser calculado? Eu fiz uma pesquisa no site e não consegui encontrar nada, mas eu sou muito novo para isso MCA.
Agradeço antecipadamente,
Barry
oi Barry,
Para nós é difícil de explicar isso em Inglês, assim que nós escrever em italiano e fornecer uma tradução automática.
Italiano
Sabemos que outros programas usam o conceito ROI (região de interesse). Isso é contar todos os impulsos que se encontram entre dois marcadores arbitrárias. Seria muito fácil de implementar este recurso, mas nós preferimos não fazê-lo, para não gerar falsas ilusões de ser capaz de medir quantidades, que na realidade eles não são mensuráveis. Abaixo está uma breve explicação:
Na área entre os dois marcadores são apenas impulsos causados pelo isótopo a ser medido?
certamente não.
Há impulsos que fazem parte do fundo ambiental.
Há impulsos que são espalhamento de outros isótopos.
Existem impulsos que são parte dos isótopos adjacentes Gaussianas.
Há pulsos devido aos erros de seleção BIN.
E há pulsos causadas por ruído.
Qual a percentagem de pulsos é isótopo produzido que você gostaria de medir do que o resto? Impossível saber. Por isso, seria dar a falsa ilusão de ser capaz de medir algo que não é mensurável.
obter números
E’ fácil dar números aleatórios, mas nós não gostamos de usuários truque. Se você realmente deseja obter um número em Theremino MCA, em seguida, você deve usar o super deconvolução, definir o isótopo (ou isótopos) para o qual você deseja que a medida, e ler os resultados "quantitativas" para o isótopo (ou isótopos) de interesse.
Estes valores também são enviados para a ranhura e, então, disponível para processamento adicional.
O super deconvolução faz um cálculo de matriz na Gaussian centrada em isótopos então o resultado é melhor do que simplesmente acumulando todos os pulsos que vão desde "aqui" para "eles".
Mas o super-deconvolução é baseada em pressupostos que não podem ser quantificados e produz números válidos somente se a influência dos isótopos não é considerado zero e se a largura do Gaussian que você definir é exatamente igual à largura verdadeira (FWHM) dos isótopos para ser medido.
Inglês (tradução automática com alguma correção)
Sabemos que outros aplicativos usam o conceito do ROI (região de interesse). Isso é contar todos os impulsos que se encontram entre dois marcadores arbitrárias. Seria muito fácil de implementar este recurso, mas não a preferir, de modo a não criar falsas ilusões de ser capaz de medir quantidades, que não são realmente mensuráveis. Abaixo está uma breve explicação:
Na área entre os dois marcadores, existem apenas impulsos devido isótopo para ser medidos?
Certamente não.
Há pulsos que fazem parte do ambiente de fundo.
Existem impulsos que são de espalhamento de outros isótopos.
Existem impulsos que são parte da Gaussiana dos isótopos adjacentes.
Há pulsos devido aos erros de seleção BIN.
E há pulsos causadas por ruído.
Qual a percentagem de pulsos é produzido pelo isótopo que você gostaria de medir, em comparação com tudo o resto? Impossível saber. Por isso, seria dar a falsa ilusão de ser capaz de medir algo que não é mensurável.
Obtendo os números
É fácil dar números aleatórios, mas nós não gostamos de usuários truque. Se você realmente deseja obter um número em Theremino MCA, em seguida, você deve usar o “Super deconvolução”, definir o isótopo (ou isótopos) dos quais você deseja medir, e ler o “quantitativo” resultados para o isótopo (ou isótopos) de interesse.
Estes valores também são enviados para os entalhes Theremino e, então, disponível para processamento adicional.
A super-desconvolução faz um cálculo da matriz em Gauss centrada em isótopos, em seguida, o resultado é melhor do que simplesmente empilhando todos os impulsos que vão desde “Aqui” Para “há.”
Mas mesmo o super-deconvolução é baseada em pressupostos que não podem ser quantificados e produz números válidos somente se a influência do “não considerado” isótopos é zero, e se a largura do Gaussian que você definir, é exatamente igual à largura verdadeira (FWHM) dos isótopos para ser medido.
Olá Livio,
Obrigado pela resposta interessante, Concordo com o que você escreveu sobre fontes de erro e tem que pensar sobre isso por um tempo. Ex.. parece que, se I ter um pico discreto associada com Bi-214 em 609 Kev, I deve ter boa confiança de que o pico é real, e compreender o erro associado com a medição, deve ser capaz de quantificar as contagens líquidas (novamente, concordando que há um pouco de erro nesse número).
Obrigado por explicar Super-Deconvolution e seus pressupostos e limites. Acho que vou correr vários aspectos da mesma fonte, usando parâmetros sys idênticos e contar vezes e comparar as contagens líquidas por algum ROIs das contagens diferentes para quantificar a variabilidade nas contagens líquidas.
Além disso, Obrigado, e quaisquer outras pessoas envolvidas com este software e local, para colocar tanto tempo para este projecto que me permite jogar com um sistema de especificação de gama na minha própria casa – muito apreciado!
Felicidades,
Barry
