Научные приложения
Это наиболее подходит для записи блога, которые охватывают исследования и научные инструменты. Конечно, мы всегда говорим достижений, чайник, на бюджет. Хотя, в некоторых случаях, Касаясь темы большой науки, и с хорошими результатами.
Чтобы углубить эти темы обратитесь также сайт Физика открытых лаборатории
Я сделал основной версии (Ноутбук) невероятные средства (Theremino спектрометр N.D.R.) и я теперь собираюсь реализовать настольная версия. Действительно удивительный! Я никогда не думал, что я бы достигать аналогичных точности с веб-камера и маленький кусочек DVD!
Я начал из инструмента должны иметь довольно схожие с вашими, Опубликовано и продается компанией PublicLab, что на самом деле имеет хорошую производительность, но менее универсален, Настраиваемые и что, К сожалению, также стоит дороже, в реализации.
Затем “примыкания” Колориметр/фотометр, производимые IORodeo (США), простой, но приятный в концепции и реализации, с достойной комплект программного обеспечения. Конечно же колориметра отличается от точки зрения строительства и производительности. Колориметр IORodeo это немного’ дорогой, всегда хотели с точки зрения философии “Чайник”, Но однако хорошо развиты.
В конце концов я получил к системе Theremino, который я считаю лучшим, Благодаря отличное программное обеспечение. Лучше так как система правления, как спектрометр. Последний качественно превосходит другие и имеет отличное соотношение цена/производительность соотношение.

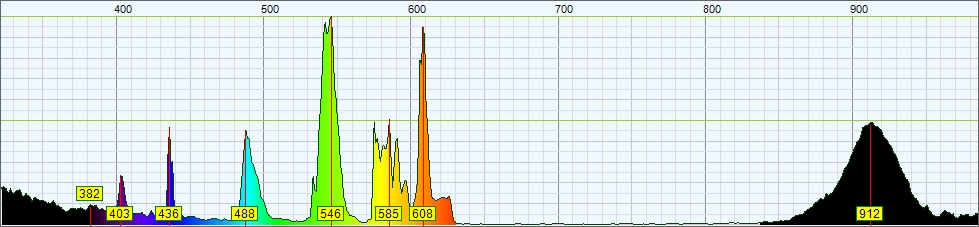

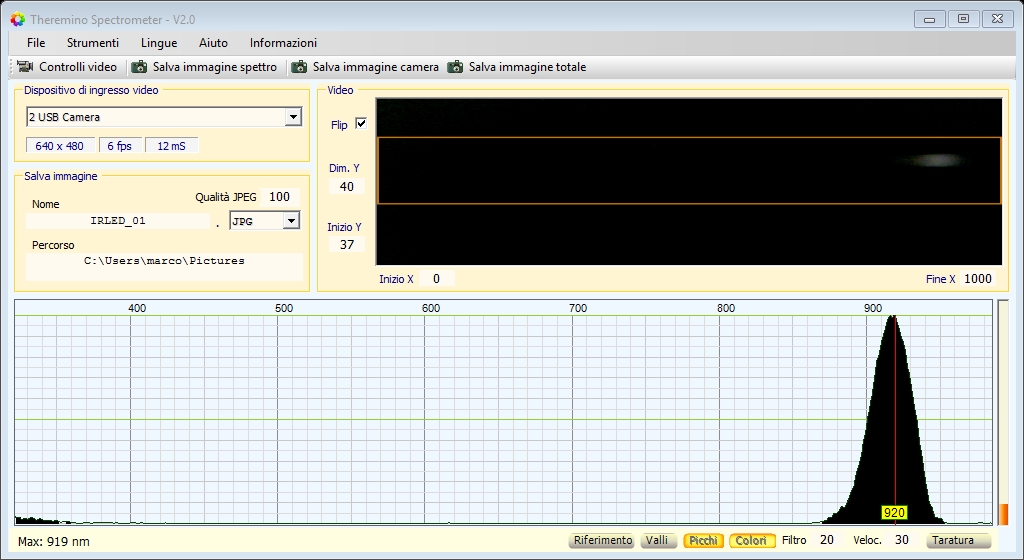

Я придаю два “снимки” с Theremino спектрометр, Это возобновление двух источников бок о бок, ИК-Подсветкой и CFL 925 Нм при номинальных и возобновлять только ИК-светодиодов.
https://www.theremino.com/files/MarcoSpectrometer_CFL+IRLED.jpg
https://www.theremino.com/files/MarcoSpectrometer_IRLED.jpg
Калибровки был первоначально сделан на две линии ЖДЛ. 436 и 546 НМ. В изображении с двумя источниками вы можете оценить способность к диапазону от УФ ИК в один выстрел!
Привет, Так же, как вы построили спектрометр, хотел знать, можно ли визуализировать или проанализировать длину волны УФ-излучения между 200-300 нм с помощью программного обеспечения Theremino, используя этот ручной спектрометр, поскольку везде я слышу только, длина волны между 350-1000 нм может быть проанализирована с помощью спектрометра терменвокса или программного обеспечения.
Пожалуйста, дайте свой отзыв об этом. Я хотел проанализировать длину волны УФ-излучения, используя источник света УФ-С, поэтому, пожалуйста, помогите мне.
с уважением,
Радж
английский
1) Если используемая веб-камера реагирует на эти длины волн …
2) Если вы повернете его механически так, чтобы решетка заставила эти длины волн попадать в поле зрения …
Тогда наше программное обеспечение должно плавно отображать и анализировать.
итальянский
1) Если используемая веб-камера реагирует на эти длины волн…
2) Если вы повернете его механически так, чтобы решетка заставила эти длины волн попасть в поле зрения…
Тогда наше программное обеспечение должно плавно отображать и анализировать.
Пластик и стекло плохо пропускают ультрафиолет. Поэтому вы не можете использовать пластиковую дифракционную решетку или камеру, подобную этой, я уверен.
Мне нравится эта идея, и я попробую записаться на урок химии в следующем семестре..
Уважаемые читатели блога Theremino, Я ham radio оператор, и я пишу от имени “Radiosismici прекурсоров” который был создан в нашей Radioamatori Italiani Associazione (АРИ). Обработка, конечно электромагнитных сигналов, контроль над прекурсорами, так называемые “radiosismici”, Нам было бы интересно знать, каким образом мы могли бы принять системы Theremino, Цель этого использования. Какие расходы, мы должны оценить? Также было бы весьма интересно для запуска ввода для организаторов и системы передачи, чтобы узнать о своей готовности сотрудничать с нашей группой Ари на этой ранней стадии исследований. Дружеское приветствие и благодарность ! Альфредо Gallerati (IK7JGI/АРИ)
Список того, что вам нужно это легко сделать:
– Вертикальные геофонов
– Adc24
– Мастер
Общая стоимость меньше, чем 90 Евро здесь: http://www.thereminoshop.com/shop
Для этого проекта я предлагаю вам связаться геолог Ангел Dolmetta: http://comunitadigeologia.blogspot.it
Нас thermino системы мы будем опционально доступны, но мы не эксперты по геологии, для которого вы сможете помочь только в отношении электронных.
Приветствия – Ливио
Извините, Ливио, Какова ваша фамилия? Спасибо !
Сердечные приветствия
Альфредо Gallerati
Доброе утро, Я хотел спросить, о DIY спектрофотометр, При использовании DVD в отражении вместо передачи( то есть если часть DVD может работать как отражающий шаблон) или если есть больше проблем, чем преимущества. Мой вопрос, почему отражения спектра кажется гораздо больше “блестящий” по сравнению с DVD, а также на лист из 1000 штр/мм
В наших тестах потребления в отражении дал хуже результаты. Вероятно, существуют некоторые факторы, которые я не знаю, и я не могу объяснить. Если у вас есть сомнения доказательства, Может быть, вы будете получать лучшие результаты наших и если да пожалуйста, введите его здесь.
Детали, которые мы заметили и которые мы может не объяснили в документации является то, что решетка хорошо держать его на расстоянии от объектива камеры. Так что это занимает некоторое время’ черные пластиковые трубки, Может быть 5 или 10 принимая мм объектив, ставившим шаблон. Обычно один и тот же объектив капюшон объективом должно быть достаточно, но в некоторых случаях это может быть полезно добавить некоторые’ на метро мм черный. Даже это не может объяснить причины, но я проверил несколько раз, что улучшает графика.
Также было бы хорошо матирования (наждачной бумагой) все черные поверхности, которые могут создавать размышления. И затем также внутреннюю поверхность любого трубки распорка.
Хорошо , Спасибо так много я видел слишком, что интервал немного улучшает ( Используя объектив и фокусировка) как только я могу найти идеальное расстояние будет писать
Да, даже с трубки, поместить фокус объектив очень важно.
Я строю спектрометр.
Чтобы избежать ненужного сверления деревянных досок, я задаю себе несколько предварительных вопросов..
1) веб-камеру необходимо навести на входную щель или на дифракционную решетку?
2) входная щель может быть длинной 7 см или больше определенной длины нет улучшения?
3) паз должен иметь идеальные отверстия (два лезвия бритвы) или его можно разрезать свободно?
4) толщина краев трещины должна быть минимальной (лезвие бритвы) или картон можно использовать?
Спасибо!
1) Акцент нужно делать на слоте (далекий) а не на сетке, которая находится очень близко к веб-камере.
2) Это нормально даже в одиночку 3 или 4 см, определяет высоту спектра, который виден на изображении. И тогда выбирается только часть этой высоты.
3) Прямые края, но без маньяков.
4) Картон или черный пластик, но тонкий.
После постройки, откалиброван и некоторое время использовался, Вы сможете лучше понять, что важно, например нежелательные отражения и диффузии. Но вы все равно можете внести исправления после.
Спасибо, Ливио!
Больше сомнений, Ливио:
1) С длинной структурой 30 см от линзы до щели, которую я видел, что вы рекомендуете 3 мм толщиной для самой щели. Насколько важна эта мера?
2) Как изменить размер окна на экране? Я зажигаю щель и смотрю, куда проецируется луч? Я должен перехватить луч или все пропустить?
P.S.: Я хорошо прочитал весь документ о строительстве, но я видел, что это из 2014. Тем временем вы нашли некоторые улучшения?
1) Вы можете отрегулировать 3 мм, переместив одну из двух половинок затвора.. Если света мало, лучше увеличить ширину щели даже ценой потери разрешения.. Если у вас много света, лучше затянуть слот на максимум, чтобы получить большее разрешение.
2) Перехватить луч? я не понимаю. Установите его, и тогда вы поймете, как это работает. Но помните, что веб-камеру необходимо установить с точной ориентацией, а затем повернуть, чтобы спектр попадал в нужную область..
Опубликованный документ - лучшее, что мы знаем по этому поводу..
Скоро мы опубликуем версию 3.0 в котором есть дополнительные поля для автоматизации сохранения файлов. А пока вы можете скачать его по следующим ссылкам:
https://www.theremino.com/wp-content/uploads/files/Theremino_Spectrometer_V3.0.zip
https://www.theremino.com/wp-content/uploads/files/Theremino_Spectrometer_V3.0_WithSources.zip
Версия 3.0 это окончательно, но мы еще не опубликовали инструкции для новых команд.
Еще раз спасибо, Ливио! :-)
Я заканчиваю реализацию.
Я заметил, что ориентируясь по комнате, теперь я на 20-30 градусов, и калибровка спектра двумя ЛАЗЕРАМИ, в 532 нм е а 660 НМ, отображаемый диапазон от 260 Нм достигается при 1470 НМ. Кажется слишком много: полезная часть очень сжата! Я вижу, что опубликованные вами примеры спектров примерно соответствуют 350 Нм достигается при 1000 НМ. Это урожай?
Разрешение веб-камеры 1080p..
Это нормально? Что-то неправильно?
ЭТО СТАНОВИТСЯ
СЛИШКОМ МАЛЕНЬКИЙ
ОТВЕЧУ НА
КОНЕЦ
СТРАНИЦА
Привет Ливио, Это удивительная работа BRO! Очень трудно, я пытался выяснить, как установить theremino спектрометр. Я надеялся, что вы могли бы помочь. Я попытался с помощью представленной информации, но я не могу вычислять его вне. Надеялся, что вы могли бы помочь. Я буду использовать ваше программное обеспечение спектрометр чтобы помочь людям с проблемой здравоохранения бесплатно.
Спасибо и Привет,
Клаудио…..
Я не знаю, что сказать вам больше о том, что мы написали документации в файлах PDF. Мы написали все мы знаем о предмете и есть фотографии каждой детали здания.
Вы читать файлы документации, которые вы загружаете из этой страницы?
https://www.theremino.com/downloads/automation#spectrometer
Если вы говорите только английский вы можете скачать версии “ENG” и читать Английский сайт войти эту ссылку:
https://www.theremino.com/en/downloads/automation#spectrometer
Привет вместе,
Мой сын сделать урок физики в школе.
Урок, разбить света на длинах волн.
Поэтому я говорю ему, Давайте попытаемся построить спектрометр.
Там ist большой проект на этот вопрос.
Но мы не можем получить связанный целевой USB Camera´s.
Так что мой вопрос, какие ist лучших ПЗ для Theremino спектрометр.
Я имею в виду какой объектив будет работать.
Рыбий глаз линзы или линзы, который будет действовать как человеческий глаз.
То, что мы нашли в WWW.
– 1.8мм объектив – 170º ПЗ
– 2.1мм объектив – 160º ПЗ
– 2.5мм объектив – 130º ПЗ
– 2.8мм объектив – 115º ПЗ
– 3.6мм объектив – 85º ПЗ
– 6.0мм объектив – 50º ПЗ
– 8.0мм объектив – 40º ПЗ
– 12мм объектив – 24º ПЗ
Там так много Web Camera´s доступный, Мы не можем сделать выбор.
Пожалуйста, дайте нам подсказку, какие ПЗ ist лучше построить Theremino-спектрометр.
Большое спасибо.
С наилучшими пожеланиями из Германии,
Майкл и Джошуа
Л.с.. Извините за мой английский несовершенной
К сожалению мы не знаем, угол обзора камеры, с помощью.
Нормальный веб-камера с средних ПЗ будет OK.
Может быть, вы должны попробовать многие камеры, чтобы получить один хороший рабочий.
Проблема заключается не только FOV, но и положениям водителя, а также инфракрасный фильтр, помещен в позицию wher вы можете удалить его.
Веб-камеры дешевые является единственным методом для выявления лучших кулачок попробовать некоторые из них.
Прежде, чем к индивидуации доверие мы пробовали 4 или 5 Фотокамеры.
Здравствуйте Ливио,
после бессонной ночи,я нашел эту веб-камеру.
ИК-фильтр должен быть в системе объектива.
Резолюция: 2 MP 1920×1080
Объектив: HUNDERT степени ПЗ
Поддерживаемые ОС Windows
Plug and Play UVC совместимый
Управляемые функции:
Яркость, Контраст, Насыщенность, Оттенок, Резкость, Гамма, Баланс белого,
Подсветка контраст, Выдержка
Это веб-камера может использоваться для спектрометра?
Он будет работать, но это невозможно знать, как будет работать без тестирования.
Как принцип, не покупайте слишком много дорогих веб-камеры, и возможно, попробовать два разных камеры.
Поскольку обе упомянутые веб-камеры Trust в настоящее время довольно устарели, не могли бы вы протестировать некоторые другие стандартные камеры, чтобы предложить, как та, что в ссылке ниже ? это единственная модель, которую я смог найти в моей стране, и цена даже не такая дешевая, чтобы просто купить и протестировать ее
https://www.ebay.com/itm/USB-Webcam-Camera-6LED-16-Megapixel-With-Mic-Night-Vision-Web-Cam-360-Degree/402264389401
Спасибо за ваши потрясающие усилия
Эта камера должна работать, но никто не мог знать, где находится ИК-фильтр. В некоторых камерах она расположена и приклеена так, что ее невозможно снять..
Кроме того, некоторые камеры имеют “Драйвер программного обеспечения” с автоматической регулировкой, которые меняют себя и которые нельзя отключить. В этих случаях становится трудно, если не невозможно, получить хорошие спектры..
Нет никакого способа узнать эти вещи, кроме как купить камеру и попробовать ее.
Мы переехали сюда мерцание счетчик сообщений.
Вкусная spostato qui я messaggi Сул мерцание метр.
Приветствия,
Спасибо для этот простой, но эффективный дизайн с реальных и практических приложений для каждого.
После создания FlickerMeter и испытаны различные источники света и глобусы, я могу подтвердить ваши результаты и комментарии. Кроме того я обнаружил, что все затемняемый СИД глобусы испытания имели высокий мерцания (12-16%) оценить, даже без диммер время все светодиоды NonDimmable была практически нулевой мерцания.
Интересно что 12V дихроичных галогенные глобусы (Светильники) имел низкий мерцание ламп накаливания глобусы с 1.4 % и ноль с питания постоянного тока, также дает лучшие цвета rendition и вблизи инфракрасного света важно для регенерации глаз в ночное время. Что мне будет идеальным чтении свет.
На экране планшетного компьютера показали мерцания 46%. В http://www.iristech.co Радужка глаза защиты app опустил это значение 21% мерцание.
Затем я тестировал мерцание пожилые ноутбук Toshiba Satellite, и он показал отсутствие мерцания на всех, 0.1%.
Как это может быть? Возможно ли, что частота мерцания слишком высоки, чтобы быть обработаны на метр и программное обеспечение?
Несколько раз во время измерения я пожалел, что FlickerMeter бы также дать мне также частота чтения, например когда тестирования флуоресцентные лампы и компактные люминесцентные лампы с электронных балластов o r светодиоды с регулируемой яркостью питания
Спасибо еще раз за этот и многие другие прекрасные образцы свободно доступны!
С наилучшими пожеланиями
и т.д.
Мерцание таблетки производится Светодиодные Ретроиллюминация регулируется необработанный сигнал PWM. Это плохой дизайн, Лучший способ является диск светодиодный Ретроиллюминация, с постоянного тока, импульсный источник питания. Текущий усекается для получения значений различных освещения.
Многие мониторы имеют постоянного тока светодиодные драйверы, и поэтому они имеют нулевой мерцание. Мой мониторов (Samsung SyncMaster 913n – более чем десяти лет) есть нулевой мерцание также если регулируется с малой светимости.
Как описано в инструкции по, чтобы измерить частоту можно использовать Theremino SignalScope и WaveAnalyzer приложения. Но помните, что мы видим только низких частот (о 200 Кому 300 Гц максимум).
Важно также знать, что все лампы подключены к 50 или 60 Hz источник питания имеют частотой мерцания 100 или 120 Гц.
Только диммерами могут иметь более высокую частоту, может быть 250 или 500 Гц и в тех случаях, это будет трудно измерить частоту, потому что наша система ограничено время обмена данных USB.
Спасибо, Ливио за ваши объяснения. Это прояснить несколько вопросов.
Затем по-прежнему остается вопрос: Как будет реагировать FlickerMeter и какое значение индекса мерцание будет указано, если частота мерцания выше, чем > 300Гц и возможно до 40 kHz диапазона? Он по-прежнему покажет уровень правильный мерцание?
На частотах выше 300 Гц там находятся не более различия между пульсирующий свет и непрерывный свет, ни для людей, ни для животных.
Приложение Theremino FlickerMeter должны дать правильные значения до многих кГц, потому что он контролирует все mimimi и максимальная чтений, пробы в определенный промежуток времени. Таким образом, Хотя в большинстве дискретизации 500 … 1000 Гц, всегда есть некоторые образцы, представляющие минимальное значение и другие образцы, представляющая максимальное значение.
Здравствуйте Ливио, Мне нужна помощь относительно Гейгер. Я пытался после инструкции на доступных doc. Я также обнаружил, что кабель Adapeter-мастер (купил на ebay с адаптер GA500-V3) был сигнал и + 5В вспять. У меня есть труба СБМ-20 (Я проверил полярности, когда я подключен адаптер). Подключив это работал штрафа за несколько минут и затем начали разгружать внезапно ценностей чтения. Тот факт, что читать эти значения, даже отсоединив шнур адаптера (но оставляя прикреплены к мастеру. Я проверил напряжения на концах труб и Марк 236V. Возможные? Я хотел бы ожидать 400v так как я установлены перемычки, как указано (Мост gnd знаменует 400V). Какие тесты можно сделать?
Спасибо
Я не могу понять, от чего вы написали.
Однако, это нормально, что кабель оставил открытым (не подключен к адаптеру) расстройства взять на переменного тока и затем подсчитывает только.
И это также нормально, что если вы измерить с тестером ты 200 вольт или так.
Должна измеряться с делителя высокий импеданс, как описано здесь:
https://www.theremino.com/blog/gamma-spectrometry/hardware-tests#hv
Пишите мне на инженерии в знак theremino dot com
Тогда мы будем слышать по телефону или Скайп и мы исправить.
Хорошо, Я просто не уверен, что я могу поставить на короткое время зонд HV.
Как только я могу, я пошлю вам мой Скайп контакт. Спасибо
Не нужно строить зонд HV, напряжение-OK, Вам придется искать другие дефекты.
Это, наверное, глупая ошибка, Может быть неправильный кабель или прервана, или Джек штрихи.
Или может быть женского Джек плохо припаяны на адаптере Гейгер (Посмотрите хорошо все сварные швы с иногда скучаю пруд).
Или, но я надеюсь, что не, Это трубка Гейгера плохо, Каждый сейчас и потом капитан трубы, время разряда (Многие тиков в секунду).
Мы можем помочь вам следует сказать что-то более, Например, сколько тактов на второй (Я рассчитываю приложения Гейгер).
Выполните этот тест:
1) Если dissaldi geiger трубки от GeigerAdapter (и пусть GeigerAdapter, подключенных к мастер) затем остановите сделать тик тик?
2) Если в этих условиях объединить два потоков, которые должны идти к трубка Гейгера делает галочку?
Если два предыдущих тестов прошли хорошо (т.е. заткнись первый и второй тик) Затем он безусловно Geiger трубка которого сбросов внутри.
Затем сделать опровержение:
1) Убедитесь, что закрыты GeigerAdapter без трубка Гейгера
2) Подключите трубка Гейгера в GeigerAdapter.
3) Если он начинает делать тик тик (более чем один в секунду) Тогда это дефектных труб.
Сомнения… трубка Гейгера вы подключили две прямоугольные участки, реальные? Я задаю этот вопрос потому, что некоторые связаны позитивные труб к мосту 400 вольт, Вместо того чтобы прямоугольное поле в верхней части.
Если вы не можете найти ошибку, и я перешлю его быстро не получая Лелло, тратя ничего (Если трубы, не могут быть отремонтированы и должны быть выкуплены).
Я добавлю в обсуждения, почему это прошлым летом я имел некоторые проблемы с адаптером Гейгер.
Я не знаю, если это может быть что-то вроде. В моем случае, Через некоторое время’ доказательств (напряжение на выходе была слишком низкой) Я проследил причиной чрезмерной влажности в воздухе.
Я оснащен цифровой измеритель осушитель воздуха и влажности и на самом деле, когда я пересек определенного порога влаги (Я действительно не помню, но я думаю, что это был за 80%) Я больше не рассчитывает.
Осушение воздуха (не удалось удалить только 10%, Максимальная 15% в условиях чрезмерного), После некоторых полчаса все пришло назад нормальный: Я имел графов и напряженность стала более приемлемой.
Я также использовал СБМ20.
В случае Джеймс графов слишком много, Если я понимаю правильно истинный пульс очередей. Вероятно, десятки импульсов в секунду. Поэтому он не может быть из-за влаги.
На самом деле это может случиться, что очень высокая влажность “ванные комнаты” Печатная GeigerAdapter и причиной утечки между компонентами, которые работают с очень высокий импеданс (Напряжение стабилизации, регулирующие особенно).
Столь высокая влажность, можно изменить не только регулируемого напряжения, но он может также захватить частицы пыли и объединить их в липкий слой, Лонг, может принести GeigerAdapter чтобы остановить работать вообще (Если чистый с большой Dielina и кисти).
Высокая влажность может также окисляет медных деталей и сварных швов и медленно уничтожить цепи после ремонта.
Решение заключается не в сушка всю комнату (слишком дорого) Однако закрытие Geiger адаптер в небольшой пластиковый ящик и добавлять в один пакет осушителем (Силикагель).
Чтобы сделать водонепроницаемый ящик соединитель может использоваться, или пройти провода от отверстия и печать с клеем (горячий клей или клей ПВА).
Спасибо за советы, Ливио,
простейшие решения являются лучшими!
Я начинаю другой обсуждения или слишком туго. В ответ на вопросы по Ливий: Я до сих пор доказательства того, что вы сказали мне (как только я избавиться от некоторых семейных обязательств); Я подключен шланг к правильным смол.
Я кратко аномальные операции: Я подключить все, как указано в документации, Запустите программу Гейгер и HAL автоматически запускается, навязанные HAL, Тип трубы, и т.д.. Через несколько секунд, начать клещей и о 5 минут чувствовать случайных клещей с мерой приблизительно 100 NS/ч в моей гостиной (Я пою для радости). Затем внезапно клеща становится frequenstissimi, до тех пор, пока у вас есть функции белого шума (Очевидно, что мера поднимается до значения близки к изначальным большого взрыва).
Я начинаю думать, что трубка неисправен.
Воспользоваться этой возможностью, чтобы спросить вам еще одну вещь: Гейгер приносит с HAL 6.1; Я могу обычно поставляется с последней версией?
Я попытался, и проблема повторяется то же самое, хотя!
Программное обеспечение не точно, единственная возможность (но не думаю, что это ваше дело) Это, что вы используете различные приложения thereminica, который записывает в слот, который используется для Гейгер (Обычно гнездо 1 Если вы не измените его).
В очень редких случаях может также случиться, что 5 Вольт значительно нестабильной USB (Плохо USB), в этом случае было бы полезно попробовать другой компьютер (или ноутбука, или планшета).
Однако существует простой тест, который удаляет любые сомнения:
– Отключите трубка Гейгера от Гейгера адаптер и убедитесь, что есть нет импульсов.
– Палец затрагивает два провода, которые идут в трубу (не дают шок, потому что они несколько microamps). И убедитесь, что каждый раз, когда вы касаетесь их дать один или два клещи.
– Или положить в короткие провода, которые идут в трубу и убедитесь, что они делают некоторые клеща.
На данный момент тонкой электроники и программного обеспечения. Затем вы можете сделать опровержение, Подключите трубка Гейгера (не меняя что-нибудь еще), и посмотрим, что произойдет.
Если трубка Гейгера дефектных вы можете написать продавцу и объяснить, что происходит. Продавцы знают, что иногда трубы сделать эту шутку и может по электронной почте вам другой тихо. Или вы могли бы просто купить еще один от него и, После того как вы убедились, что вторая работа, Первый отправить и получить деньги обратно (Если у вас есть на eBay и не провел слишком много времени возмещения гарантировано).
HAL, вы можете заменить его, но ничего не меняется. Все нормально для простых заданий, которые нужно делать здесь HALs (ничего Adc24, ничего FastPwn, Не кодеры, только количество импульсов).
Если вы касаетесь провода с пальцами, Нажмите кнопку. Если я ставлю эти короче, начинает свист, что я сказал и измеренное значение фейерверк.
Если вы поместите их в короткие можно сделать шквал на данный момент сделать контакт, Это потому, что слияние двух металлов их слегка друг против друга. Но затем, После коротких стабильной, следует закрыть вверх.
Постукивая пальцами, В зависимости от того, как вы касаетесь, можно сделать несколько импульсов или даже небольшой порыв ветра.
Главное это закрыты, когда открыт или закрыт твердо твердо. Если он не делает меня так текст, никогда не произошло, но все может быть…
Кен написал нам о спектрометр и просит:
1) И’ анализ спектров от 250 Нм достигается при 1100 НМ?
2) На спектре, производимые по оси X — частота. Если ось Y не может использоваться для измерения интенсивности так какие меры?
Ответ 1:
Частота может быть измерен 250 Нм до 1200 Нанометр с хорошей точностью (+/-0.5 Нм в отличном состоянии). Но амплитуда (количество света) не может быть измерена.
Ответ 2:
Ось X — частота с хорошей точностью.
Ось y является интенсивность, но точность настолько низка, что он может использоваться только для того, чтобы увидеть, где пики.
Если вы увеличиваете интенсивность света частоты насытить в веб-камера, для которой существенно изменить отношения интенсивности между различными частотами. Если вы уменьшаете измерения интенсивности света, которые вы делаете в долинах являются почти шум только.
Динамика между самым низким и самым высоким — это вряд ли что-нибудь, что вы всегда работаете с частью графа в насыщенности и других частей, доминирует шум.
Также некоторые частоты (инфракрасные и ультрафиолетовые) отслеживаются с значительно более низкую чувствительность. И это меняет значительно с веб-камеры к другому.
Вы не можете сделать регулировки интенсивности, потому что это будет действительным только в точные условия, при которых это было сделано. Как только вы изменить количество света, веб-камера, и его водитель, ответ будет и больше не будет действительным.
Интенсивность ошибок продукта от всех причин составил превышает десятки раз, и даже сотни на крайности группы.
Желая иметь некоторые приобретения инфракрасных изображений, Я имею в виду с камерой, Есть ли у вас какие-либо предложения для меня на каком устройстве купить но не так дорого? После долгих исследований я пришел к Flir стоимостью около 245E,Как ты думаешь? http://www.flir.it/flirone/ios-android/
Спасибо
Я прошу прощения, но у нас нет опыта на эти номера. Мы обеспокоены только о вещах, которые можно построить DIY и расходов очень мало.
Однако обратите внимание, что это не реальной камеры, Она имеет очень низкое разрешение и точность измерения температуры вокруг +/-5 градусов по Цельсию, в лучшем случае, и если измеряется материал обладает правом излучательной способностью. На практике это весьма вероятно получить ошибка измерения около десятки градусов.
Так что если вы хотите использовать его, чтобы увидеть, где трубы Отопление будет хорошо. Но делать измерения будет работать лучше, просто инфракрасный термометр, что является более точным и дешевле.
Привет!
Theremino Спектрометр v2.6 не работает в Windows XP или Windows Vista. Прекрасно работает с Windows7 . Можете ли вы делать какие-либо предложения, как заставить его работать в Windows XP?
Спасибо
Мы проверили это на XP, и это работает. Можете ли вы указать ошибку?
Может быть, проблема драйвера веб-камеры?
Вы можете видеть изображение с камеры?
Привет,
Theremino спектрометр программное обеспечение представляет собой большой проект! Спасибо за это.
Не могли бы вы дать экспортирующие спектры в виде текстовых файлов или CSV файлов?
Спасибо!
Вы можете скачать версию 2.7 отсюда:
https://www.theremino.com/en/downloads/automation#spectrometer
Новый “Сохранить Spectrum” Кнопка создает файл, с значения интенсивности нормализованы из 0 Кому 100%, но имейте в виду, что с веб-камерой эти значения сильно приближена. Полезный диапазон измеряемых интенсивностей очень мала и нелинейна. Как только полезная площадь превышена, вверх или вниз, ошибки измерения стали огромны.
Кроме того, веб-камера непрерывно изменяет коэффициент усиления темных областей, для компенсации ярких областей, и драйвер веб-камеры изменяет уровни, чтобы дать хорошую картинку, чтобы посмотреть на. Так что это невозможно для калибровки вертикального масштаба.
Так что вы получаете просто копию того, что вы видите, и не может быть использован для измерения интенсивности.
Здравствуйте Ливио,
это просто замечательно! я люблю это.
Большое спасибо за эту дополнительную функцию (запись в файл данных).
Привет, в предполагаемом химические и опрыскивании потоков тяжелых минералов и так далее.. Я хочу знать, если мелкие датчики пыли на этом сайте, Они могут обнаружить тяжелые металлы ,Спасибо
Датчик пыли “видит” пыль, как мы можем видеть себя, когда тонкий луч солнечного света, проходящий через окно, в темной комнате. Для которых не различает тяжелые или легкие металлы, которые являются, Микроскопические пыльцевые зерна, кошка волосы, шары пушистой и т.д.. Они могут более или менее, чтобы отличить различные размеры зерен с помощью света, отражающегося. Так что это не поможет вам в этом случае.
Ни один из этих датчиков сайта не может обнаружить частицы, диспергированные в атмосфере от любых химических трасс. что (если), Они будут настолько разбавленный, что даже дорогие спектрофотометры может выявить.
Единственным способом было бы использовать с реагентами для анализа. Эти анализы показали, однако, только один компонент. И вы должны заранее знать, что искать, чтобы использовать правильный реагент. Таким образом, чтобы сделать поиск как это, Вы должны получить вам образцы и привести их в химической лаборатории, указание того, какие вещества анализируют. Более многочисленны вещества, и разбавляют, и увеличить время и стоимость.
Эти тесты они уже сделали во многом и не нашли ничего более, чем обычные злые загрязняющие вещества от сельского хозяйства и от дымовых газов, в тысячу раз больше, чем все, что можно распылять с самолетов. Даже если от самолета не случайно разрядить сотни фунтов материала, до прихода на землю он будет настолько разбавленным, чтобы быть обнаружено или иначе перегружены тысячами тонн загрязняющих веществ из миллионов квадратных километров дорог и полей просто рядом с нами.
Клаудио Silvaggi спросил нас:
Привет, меня зовут Клаудио и я искал способ измерения частоты от Родена катушки, которая находится внутри магнитного поля, имеющей прецессию ларморову частоты около 120 МГц. Я должен был бы несколько советов о том, как достичь этого. Спасибо, Клаудио
ОТВЕТ
Привет, не знаю, как вы собираетесь использовать Родена Coil, но имейте в виду, что 99% о том, что на ней написано фантазия или содержит ошибки. Ошибки, для тех, кто знаком с электроникой появляются очень очевидны. Таким образом, вы, скорее всего, ничего не измерить, если не нарушение из-за ошибки эксперимента.
Для измерения частоты вокруг 120 МГц вы должны использовать счетчик частоты. Но вы должны дать ему правильный сигнал для измерения, поэтому в первую очередь вы должны предварительно усилить сигнал, знать, какие схемы использовать, и т.д ... Возможно, вам нужен осциллограф для тонкой настройки электрических цепей. После того, как это делается, измерения частоты будет самой легкой частью.
Устройство, которое может быть полезным является СДР приемник, подключенный к USB. Это устройство представляет собой радиоприемник, это делает анализ частотного спектра от 30 МГц до более 1000 МГц, а также очень чувствительны.
Наша SDR приложение здесь, прочитайте инструкции.
https://www.theremino.com/en/downloads/automation#sdr
Однако мой совет отпустить. Если вы не знаете точно, что искать, как измерять и как строить схемы, вы ничего не измерить, что имеет смысл. При условии, что что-то действительно в электронном виде измеримое существует на эту тему.
Конечно, есть вещи, которые наша наука еще не знает. Но, скорее всего, они не поддаются измерению с помощью электрических сигналов. И, возможно, они не измеримы вообще, потому что они могут быть за пределы квантовых мы знаем.
Привет,
Я хотел бы сделать детектор газа радона: theremino – ионная камера. Где я могу найти полный проект и указание о том, где найти materali?
Спасибо
Как построить это объясняется на этих страницах:
https://www.theremino.com/hardware/inputs/radioactivity-sensors
https://www.theremino.com/blog/geigers-and-ionchambers/ionchamber-improvements
Если они слишком сложны, вы могли бы спросить Alessio (те, простой и экономичный) Marco (те профессиональные).
Почта здесь Alessio:
https://www.theremino.com/contacts/producers
Адрес электронной почты Марка здесь:
https://www.theremino.com/contacts/about-us#marco
Большой проект! У меня есть некоторые вопросы относительно этого устройства, и я был бы признателен, если вы можете помочь мне:
1- этот спектрометр даст ли результат (спектральный выход) с количественными (х и у оси графика) Кривая?
2- Если да; то, что это определение оси у в спектральном графике? (интенсивность? Мощность? Энергия?) Что является единицей СИ?
3- Мы предположили, как нормальное устройство оси у показывает уровень интенсивности. Если результат показывает распределение интенсивности по частоте, то это возможно, мы получим величину интенсивности путем интегрирования по площади под изогнуты через интервал [f1 ,f2] (визуальное окно частоты)?
Спасибо!
английский
Наш спектрометр использует веб-камеру и Веб-камеры предназначены, чтобы дать изображение, аналогичное тому, что видит человеческий глаз. Веб-камеры (и их водителей) не предназначены для проведения измерений, поэтому их выходной сигнал является весьма нелинейным и нестабильным.
Сигнал сжимаются в верхней части и погружает шум в нижней части. Так что достаточно линейная часть (или это может быть линеаризованной с помощью алгоритма) является слишком узким и неустойчиво для любого практического использования.
Кроме того, сигнал зависит от большого числа корректировок, некоторые из которых являются автоматическими и неконтролируемым, поскольку они выполняются в драйвере. И наконец, каждая модель WebCam ведет себя по-разному электрический и имеет драйвер, который обрабатывает данные в своем роде.
Следовательно, только измерение частоты может быть сделано.
итальянский
Наш спектрометр с использованием веб-камеры и веб-камеры предназначены, чтобы дать картину, сходную что видит человеческий глаз. веб-камера (и их водителей) Они не предназначены для проведения измерений, так что их выходной сигнал является весьма нелинейным и нестабильным.
Сигнал сжимаются в верхней части и погружает шум в нижней части. Для которой часть достаточно линейная (или которые могут быть линейными с помощью алгоритма) Это слишком узкое и неустойчиво для любого практического использования.
Кроме того, сигнал зависит от большого числа корректировок, некоторые из которых являются автоматическими и неконтролируемым, потому что выполняется внутри драйвера. Наконец, каждая из WebCam модель ведет себя электрически по-другому и имеет драйвер, который обрабатывает данные в своем роде.
Таким образом, вы можете сделать только измерение частоты и интенсивности
Привет,
Theremino спектрометр программное обеспечение представляет собой большой проект! Спасибо за это.
Не могли бы вы дать экспортирующие спектры в виде текстовых файлов или CSV файлов?
Спасибо!
Вы можете скачать версию 2.7 отсюда:
https://www.theremino.com/en/downloads/automation#spectrometer
Новая кнопка «Сохранить Спектрум» создает файл, с значения интенсивности нормализованы из 0 Кому 100%, но имейте в виду, что с веб-камерой эти значения сильно приближена. Полезный диапазон измеряемых интенсивностей очень мала и нелинейна. Как только полезная площадь превышена, вверх или вниз, ошибки измерения стали огромны.
Кроме того, веб-камера непрерывно изменяет коэффициент усиления темных областей, для компенсации ярких областей, и драйвер веб-камеры изменяет уровни, чтобы дать хорошую картинку, чтобы посмотреть на. Так что это невозможно для калибровки вертикального масштаба.
Так что вы получаете просто копию того, что вы видите, и не может быть использован для измерения интенсивности.
Здравствуйте Ливио,
Пожалуйста, вы можете мне помочь с информацией, как использовать спектрометр программное обеспечение Thermino на ПК Linux.
Я скачал программное обеспечение v2.7 Theremino Спектрометр и попытался запустить его на моем Linux (мятный) Машина с помощью вина, но я получаю это сообщение, когда он открывает:
“Не могу открыть: 0 AVerMedia BDA Analog Capture”
и выбор Видеовход устройства недоступен и не забрать мой веб-камеры, .
Кроме того, я безуспешно пытался запустить программу Theremino Спектрометр на моей машине VirtualBox Win XP.
Я прочитал на странице Linux на Theremino веб-сайте, что если приложение использует USB-устройства (Например: с веб-камерой) то следует использовать Mono вместо вина, это верно? Я никогда не использовал Mono и не будет знать, с чего начать.
Я буду очень признателен, если я могу быть в состоянии использовать программное обеспечение на моей системе.
Спасибо, Дэвид
привет David,
считывать данные с веб-камеры довольно сложно даже без виртуальных машин и т.п.. Многие вещи могут пойти не так, первый из всех драйверов на веб-камеры, которые различны для каждой операционной системы.
Вы, вероятно, не сможете даже с вином и Mono, которые очень трудно использовать (вы должны перекомпилировать все с SharpDevelop и даже если вам удастся, почти наверняка не будет работать).
С Virtual возможно у вас есть шансы…
Когда я писал «Не удается открыть: 0 AVerMedia BDA Analog Capture «вы должны нажать на. Вы должны открыть список и выбрать его с помощью веб-камеры.
Если веб-камеры нет в списке, то я не знаю, что вы могли бы сделать.
Привет,
что является инфракрасный предел на дисплее / Диапазон оси Х ? Это было сказано в одном ответе: …1200НМ ?
Не загрузки программного обеспечения, еще, но есть также возможность работать до 1700 НМ … или я / мы должны расширить / модифицировать программное обеспечение?
С уважением
Ralf
Мы опубликовали более 120 Программы … так что я полагаю, вы говорите о Theremino спектрометре.
Шкала Спектрометр может быть урезана из 50 нм до 2000 НМ.
Но это справедливо только для программного обеспечения.
Я не думаю, что вы будете в состоянии достичь этих пределов с аппаратными средствами.
Вам следует:
– Поворот элементов по-разному и рассмотреть углы дифракции.
– Использование сетки с разным количеством линий на миллиметр, таким образом, чтобы иметь возможность остаться в полезном поле, которое видно по веб-камере.
– Используйте линзы, которые позволяют передавать эти крайние длины волн (Я не думаю, что они существуют, на их месте используются особые материалы, отражающие и параболы)
Я установил Спектрометр v2.5 и v2.8 в моей системе Win10-x64 Pro (10.0.18362.449). К сожалению, программное обеспечение ничего от камеры не отображается. Входное окно серое. не отображается спектр. Но камера-индикатор происходит. – хмм. Я использовал две камеры (Microsoft VX-7000 и Trust Веб-камера) как то же самое. Они работают полностью под приложение Windows,.
Начало Sprectrometer с админ-правами и в режимах эмуляции – все время то же самое.
Любая идея ?
С Windows10-64 про и все камеры мы проверили это работает.
Попробуйте удалить файл INI.
Попробуйте использовать видео в контролях (Правила и панель форматирования) и изменить разрешение и сжатие.
Спасибо Ливио,
были удалить INI-файл. Невозможно изменить сжатие (только один формат в поле) и протестировали все резолюции .. ничего.
У вас какие-либо параметры отладки в вашей программе, чтобы мы могли найти .. ?
В Windows Протоколах я не нахожу ничего Absolutly.
испытав (одни и те же камеры) на втором компьютере под окнами 1O Enterprise (10.0.18362.418) и работы. Поднимаю OS теперь последнюю версию и посмотреть, что происходит.
Может быть, не работающая система должна установить что-то. Некоторые компрессионный драйвер, например,.
Попробуйте также переустановить DotNet 3.5 и 4.0
Привет всем,
Мне нужен кусок информации.
У меня есть набор пико v4.1. Я планировал и все, кажется, работает хорошо. На данный момент подключения датчиков окружающей среды, работающих на 5V (в АЦП вход не стирается из-за использования в Wi-Fi). Я хотел бы спросить, если оно должно предшествовать сопротивление (Вы, возможно, скажите мне, как) между выходным сигналом датчика и входом комплекта пико, потому что я не понял, техническое описание комплекта пико, если входы принимают сигналы до 3,3.
Кроме того, я прочитал из таблицы, что источник питания 3.6В макс комплекта пико поэтому у меня есть некоторые’ путаница.
Что плохого в этой интерпретации?
Спасибо
Джакомо
Входы ESP32 (и даже мастер) работая 0 в 3.3 вольт.
Если у вас есть сигнал, который идет до 5 Volt может поместить серьезное сопротивление 10к, чтобы ограничить ток. Но та часть, которая, как из 3.3 в 5 Volt будет ограничено 3.3 Volt от внутренней защиты диодов, и больше не будет измеряться (например, с помощью АЦП).
Так что, если вы будете просто сигнал ON / OFF можно использовать один резистор в серии, но измерить все изменения от нуля до 5 Вольт должен вставить резистивный делитель, например 4.7K в серии, а затем земли 10k.
Сила CHIP ESP32 находится на максимуме 3.6 вольт. Но чип питается от регулятора 3.3 вольт, который находится на борту PICO_KIT. Таким образом, он должен питаться от 5 Вольт. Это может обеспечить 5volt через разъем USB, или с помощью PIN-кода с пометкой 5V и GND.
Учитывая, что CHIP ESP32 подается в 3.3 Вольт его сигналы 0 в 3.3 вольт, входящие и исходящие.
———————-
Пока мы на эту тему я пишу важное замечание, что мы обнаружили в последние несколько дней работают на выходах для шаговых двигателей.
1) Когда выходы ESP32 летят емкостную нагрузку в избытке нескольких десятков пФа, например, экранированный кабель с метром, который уже по 50 AI 300 PF, или даже длинные провода, соединяющие несколько десятков сантиметров…
2) И хуже, Когда эти выходы посылают сигналы, которые изменяются очень часто, пришел я PWM о циклооксигеназы STEPPER (стадии строительства)…
В этих случаях могут возникнуть дефекты любого рода, ошибки на сигналах и даже потере связи.
Эти дефекты возникают потому, что в коммутаций ESP32 не ограничивает выходной ток при разумных значениях (Например, 10 но) Но делает все, что он может загрузить способность с наивысшим током, который может дать. Исходя из моделирования, кажется, что достигает 3 Ампер, безусловно, это не будет правдой, но “сохранить” из преувеличенной силы путем создания двух типов задач.
1) Гармоники переключения помехи сигнала WiFi.
2) Сила дает путь во время переключения и возникают ошибки всех видов.
К счастью, есть простое решение: добавить резистор последовательно с каждым выходом dell'Esp32 который должен управлять емкостной нагрузкой свыше нескольких десятков пФа.
Резистор от 330 Ом может поместиться в большинстве случаев. При этом текущее значение ограничено приблизительно 10 мА и управляет приводными нагрузок от многих сотен пФ (например, экранированный кабель от нескольких метров), с прямоугольных сигнала до 300 КГц, и даже немного’ В дополнение.
Желание вести более высокую пропускную способность или увеличить передаваемую частоту, вы можете уменьшить резистор до 100 ом. Лучше не идти вниз хорошо, для того, чтобы избежать указанных проблем в начале.
Затем с 100 Ом и мощность 300 пФ вы можете получить до 1 или 2 МГц. в то время как с 100 Ом и способность 30 PF, Вы можете получить до 10 или 20 МГц.
Эти расчеты должны обеспечить квадратную волну с достаточно крутыми фронтами, т.е. время переключения составляет менее одной десятой от общего периода времени.
Спасибо Ливио
Доброе утро, Предлагаем на продажу комплект, состоящий из платы ESP-01 (семья ESP8266 для Arduino, то конечный пользователь будет сопровождать питатель, реле и другие компоненты ) с ЮЗ на борту и приложение для телефона, Я должен попросить маркировки CE? Спасибо
Если бы это был продукт, предназначенный для конечных пользователей, и даже больше, если для продажи в супермаркетах (супермаркеты и магазины, с ящиком, волдырь, Инструкция по применению…) то вы должны применять знак CE.
Но если вы продать его на eBay, в виде “компонент для DIY”, а также принимая во внимание тот факт, что это устройство, которое работает при низком напряжении и, безусловно, не опасно, Вы, вероятно, можете продать его без проблем, даже без знака CE.
Доброе утро,
Я сделал спектрофотометр “дома”, и с помощью Theremino я сделал два видео, которые я использовал для моих классов ITT. Адреса: https://www.youtube.com/watch?v=z_yrlyJW21Q и https://www.youtube.com/watch?v=ogCmaEe3ub8.
Хорошего дня, Silvio
Спасибо, что поделились своими экспериментами.
Мы также добавили ссылки на ваши видео на этой странице:
https://www.theremino.com/downloads/automation#spectrometer
Я надеялся использовать AI Thinker ESP-32 CAM в качестве веб-камеры для спектрометра Theremino. Мне было интересно, есть ли возможность изменить программу для использования IP-камер? Если не, Я также не могу просмотреть ESP-32 CAM на другом веб-браузере. Кто-нибудь здесь успешно использовал ESP-32 CAM для спектрометра?, если это так, я был бы очень признателен, зная, как вы достигли этого.
У меня спектрометр работает нормально, но у меня проблемы с калибровкой оси X. Я использую камеру и решетку 90% ширины сканирования для 400 до 1000 нм. Когда я настраиваю пределы X на графике, я не могу понять, как добиться соответствия цветов шкале. Шкала хорошо считывает длину волны, но цвета перекошены в сторону синего.. Мне не хватает того, как настроить цвета в соответствии с числовой шкалой. Могу ли я отрегулировать положение цвета по оси X или мне нужно использовать спектрометр в графическом режиме только в этом случае?
английский
Вам нужен свет, который создает узнаваемые и заметные линии в спектре.
Лучше всего люминесцентная лампа.
Затем вам нужно использовать кнопку внизу справа “Шкала обрезки”
Затем вы должны перетащить два желтых квадрата над шкалой левой кнопкой мыши и сделать их соответствующими правым нанометрам характерных пиков спектра..
Все это гораздо лучше объясняется в инструкции., прочитайте инструкции.
А также убедитесь, что вы скачали последнюю версию Spectrometer с нашего сайта..
итальянский
Вам нужен свет, который создает узнаваемые и очевидные линии в спектре.
Лучше всего люминесцентная лампа.
Затем вам нужно использовать кнопку внизу справа “Шкала обрезки”
Затем вы должны перетащить два желтых квадрата над шкалой левой кнопкой мыши и сделать их соответствующими правым нанометрам характерных пиков спектра..
Все это гораздо лучше объясняется в инструкции., прочитайте инструкции.
А также обязательно скачайте последнюю версию Spectrometer с нашего сайта..
Ответ Альберто, который спросил:
“С двумя ЛАЗЕРАМИ, в 532 нм е а 660 НМ, отображаемый диапазон от 260 Нм достигается при 1470 НМ. Кажется слишком много: полезная часть очень сжата! Я вижу, что опубликованные вами примеры спектров примерно соответствуют 350 Нм достигается при 1000 НМ. Это урожай?”
ОТВЕТ
Два лазера верны, Зеленый и красный и действительно 532 и 660?
Не верьте тому, что пишут поставщики лазеров. Также проведите тест с люминесцентной лампой, как указано в справке., что дает вам две строки 436 и 546 абсолютно безопасно.
Решетка из 1000 линий на миллиметр или кусок компакт-диска ?
Компакт-диск имеет несколько линий на миллиметр и поэтому немного растягивается., DVD было бы лучше, но, возможно, это слишком увеличило бы, решетка из 1000 ряды значительно лучше (также как яркость) и вы можете найти его в Lello на eBay (maxtheremino продавец на ebay).
Обычно диапазон с сеткой от 1000 линии идет от ок. 350 нм около 1200 НМ
но это может немного измениться’ в зависимости от цели веб-камеры
Некоторые из наших изображений варьируются от чуть ниже 400 нм до чуть более 700 нм и были сделаны путем настройки двух полей Start и End, которые находятся под изображением камеры..
Однако для увеличения разрешения действительно важно:
– Затяните прорезь как можно сильнее
– Тщательно сфокусируйтесь (сложно сделать, но очень важно)
– Сделайте линии на изображении вертикальными (повернуть сетку)
– Используйте только небольшой кусок вертикальных линий изображения.
СПАСИБО Ливио!!!
Я решил. Решением было настроить поля “Начать X” и “Штраф X” под изображением комнаты. Я не заметил их присутствия. :-)
Сделаю на своем сайте новую страницу, посвященную спектрометру; Я покажу вам URL.
А вот и я!
Я только что разместил новую страницу на своем сайте. вот она: http://www.albertomarturini.it/spettrometro.htm .
Еще раз спасибо за все советы.
С помощью спектрометра вы сделали отличные снимки, и я уже заглянул на ваш сайт, который содержит много интересных страниц., Я буду завтра’ читать. Спасибо, что поделились своим исследованием.
Я хочу установить термоспектрометр на raspberry pi4. Как лучше всего его установить?
