Theremino Dolfrang

Este instrumento se basa en ’ experiencia de Angel y Francis Dolmetta. Angelo fue aplicaciones con el nombre “Dolfrang”, hasta los días de VB6 y antes. Con su ayuda hemos implementado características todas las más útiles y más simplificado l ’ interfaz de usuario.

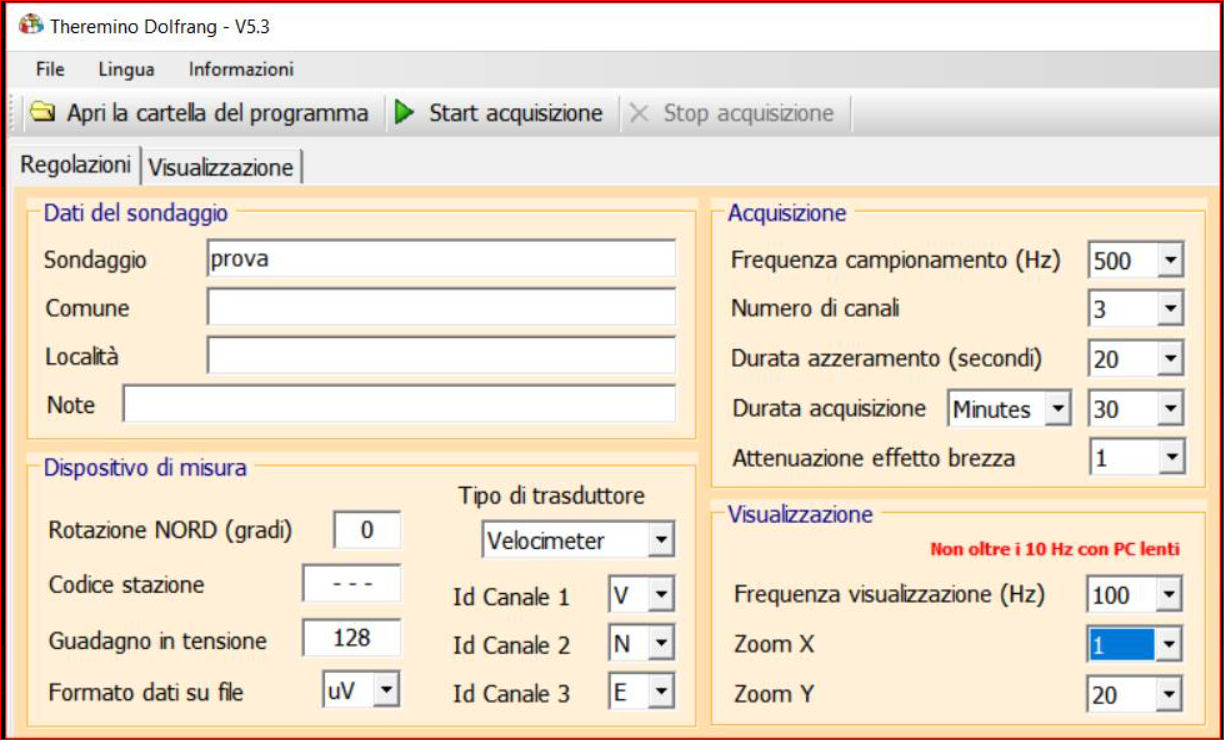

Theremino Dolfrang es una aplicación sencilla y ligera, utilizable incluso en ordenadores más lentos. Equipo rápido en promedio que puede adquirir hasta 24 canales, 500 veces por segundo, Mientras ve los datos y al mismo tiempo se escriben en disco.

El formato de archivo de salida es el SAF (ASCII DE SÉSAMO), puede ser leído por todo el software importante para la geología. Los campos se separan con un carácter de tabulación con el fin de facilitar la ’ importación en Excel. Los valores están calibrados en mili voltios o Micro voltios, teniendo en cuenta también la ganancia de voltaje de los amplificadores. El número de decimales es variable por lo que siempre tiene la máxima resolución, con los mínimos caracteres posibles.

Theremino Dolfrang se usa normalmente para HVSR encuestas, por una tríada de geófonos y con tres Módulos GeoPreamp, o con el nuevo Módulo de ADC24

Los dos archivos a continuación muestran, Cómo construir un registrador de datos de seis canales, con tres geófonos y un acelerómetro de 3 ejes. Gracias Corrado ovejas, de explicaciones e imágenes superiores.
Six_Channels_DataLogger_ENG
Six_Channels_DataLogger_ITA


Realizaciones de Corrado ovejas

Six channels acquisitor - Corrado Pecora Direccional de Corrado ovejas V2

Un documento PDF, con imágenes, Cuotas y planes de montaje, para completar un registrador de datos de seis canales, está disponible con este enlace:
Instrumento para 6 canales

Esta es la nueva versión con l ’ Adc24
Nueva versión de ’ instrumento

Gracias Corrado ovejas por estos documentos, sencillo y completo. Basta con mirar las fotos y en cinco minutos que usted aprenderá todo que lo necesario.

Muchas pruebas están también disponibles para los compradores en esta página:
http://www.slideshare.net/CorradoPecora/documents

Si el enlace anterior no funciona bien descárgalos desde aquí:
http://corradopecora.altervista.org


Logros de IW3SGT

Sismógrafos de IW3SGT

En la siguiente página encontrará buenas explicaciones para la construcción y los detalles para configurar aplicaciones.
El sismógrafo de IW3SGT


Otras aplicaciones son posibles, por ejemplo puede utilizar acelerómetros y registrar eventos sísmicos genéricos, De 1 en 24 canales y hasta 500 muestras por segundo. Para más información seguir estos enlaces:

https://www.theremino.com/contacts/references#dolfrang
https://www.theremino.com/hardware/inputs/geology-sensors

La aplicación Theremino HAL, con hardware de dell ’ enchufado en el USB, se inicia automáticamente (Si hay una carpeta llamada Theremino_HAL.exe dentro de https://www.theremino.com/downloads/foundations)

ATENCIÓN – Compruebe la configuración siguiente:
– HAL – “MinValue” y “MaxValue” = -3.3/3.3 (Adc24), o -1.65/1.65 (Adc16 + GeoPreamp)
– HAL – “Velocidad de respuesta” = 100 (o 90 o 80 para la mejor filtración)
– HAL – Botón “Velocidad de respuesta” disabilitato (no naranja)
– HAL – PIN 7 (ADC 24) muestreo = 1200 SPS (o 2400 en algunos casos)
– HAL – PIN 7 (de Adc24) filtro = MaxSpeed
– Hardware – Cables blindados de Adc24 a los geófonos
– Hardware – Condensador 4.7 UF en geófonos (en algunos casos de 1 UF)

Explicaciones en profundidad en las páginas relacionadas a los geófonos, en la documentación de’Adc24 y la aplicación Theremino_AdcTester.

Consumir menos CPU, especialmente en equipos lentos, Siempre es bueno minimizar l ’ HAL en la bandeja del sistema y ajustar la frecuencia de la pantalla = Dolfrang Theremino 10 Hz o menos. No puede mostrar los datos durante la adquisición, reducir al mínimo el programa o la página de “Adquisición” en “Ajustes”. También se recomienda no usar aplicaciones de pantalla completa (algunos equipos están configurados con un exagerado número de píxeles de la pantalla y la CPU y la tarjeta de video trabajan mucho al trabajar aplicaciones de pantalla completa)

Notas de versiones
De la versión 4.0 Puede cambiar la frecuencia de visualización y zoom mientras captura.
La versión 4.1 corrige algunos errores menores. El botón de “Parada” que correctamente está deshabilitado cuando está capturando y cuando hace una parada prematura, el archivo se termina con el mensaje “Adquisición parado manualmente”.
La versión 4.2 contiene HAL 4.4 tiene de nuevo gráfico que sacude aún en Windows XP.
La versión 4.3 contiene HAL 5.1 Reconociendo también los pernos de las últimas versiones de Master y tiene tiempo para 15 segundos que faltaba en la versión 4.2.
La versión 4.4 contiene HAL 5.2 y los nuevos tiempos de adquisición: 25 , 300 y 600 minutos (10 horas).
Versión 4.5 y 4.6 – Eliminar los destellos en el inicio.
Versión 4.7 – Aumentado la ZoomY hasta 1000
Versiones 4.8 y 4.9 – Mejoró la operación con el Adc24
Versión 5.0 – Añadida la capacidad para establecer manualmente el número de lugares decimales. Corregir archivos de documentación y de los idiomas que la versión en 4.9 estaban equivocados.
Versión 5.1 y 5.2 – Adición de las calibraciones (Ecualización) hardware. Con esto se Obtén valores HVSR promedio valor “1”. Atención: Aquellos que han descargado la versión 5.2 previa 12/09/2016 harían bien en volver a descargarlo. Hemos reemplazado la versión HAL 6.9 con HAL 7.0 en el archivo de descarga. La versión 6.9 el HAL era error fácilmente cambiar el tipo de perno.
Versión 5.3 – Grandes mejoras – Resueltos de manera definitiva las siguientes cuestiones:
(1) Ahora el zoom de la vista del retrato está cambiando constantemente de amplificación 10000 (GeoPreamp viejo) en 128 y también a 1 (Adc24).
(2) Ahora el número de decimales es verdaderamente automática y ’ es más que preocuparse por. No se arriesgue perder datos debido a pocos decimales. Y ni siquiera tienes que acercarte demasiado archivos innecesarios con decimales.
(3) Elimina la página de calibración. Los problemas de conexión de los geófonos con Adc24 se elaboran por el que ya no son necesarios las calibraciones.
ATENCIÓN: Este comunicado a partir de los valores provenientes de las ranuras deben estar en voltios. Por lo tanto en ’ HAL los parámetros MinValue y MaxValue deben ser -3.3/3.3 (Adc24), o -1.65/1.65 (Adc16 + GeoPreamp)
ATENCIÓN: Aquellos que trabajan con señales débiles (-Análisis de edificios y terremotos) definitivamente debe leer las páginas dedicadas a la documentación de la aplicación de Adc24 y Theremino AdcTester de los geófonos.
Archivos de documentación que descargar desde las páginas: Theremino_Adc24 y Theremino_AdcTester
Versión 5.4 – Añadido idioma alemán. Además, esta versión contiene la versión HAL l & #8217; 8.1 con múltiples idiomas, incluyendo el Portugués.

Descargas

Theremino Dolfrang – Versión 5.4
5.4 Theremino_Dolfrang_V

5.4 Theremino_Dolfrang_V _WithSources
Para todos los sistemas de Windows XP a Windows 10, ambos 32 que, en 64 poco (Linux y OSX con vino)

Theremino Dolfrang – Lenguaje CSharp – Versión 5.4
5.4 Theremino_Dolfrang_CSharp_V _WithSources
Para todos los sistemas de Windows XP a Windows 10, ambos 32 que, en 64 poco (Linux y OSX con vino)

En algunas máquinas puede suceder que Theremino Dolfrang no arranca. Esto es casi ciertamente debido a la falta de DotNet 3.5, o DotNet 4.0 que no incluye todos los 3.5 (como debe hacer) o está dañado. Para instalar DotNet Lee aquí: https://www.theremino.com/blog/tips-and-tricks#dotnet


Geopsy

Después de adquirir datos con Theremino Dolfrang, a ver y hacer todo tipo de filtrado, Usa el ’ gran Geopsy.

Geopsy es freeware y Open Source, l ’ su único defecto se está desarrollando con los controles no estándar, para que los ajustes son torpe y lleno de pequeñas faltas. No usar carpetas de Windows derecha operaciones se limitan. Desplácese bares acto extraño y se les pueden ajustar exactamente. Para un ajuste fino se pueden utilizar las flechas del teclado, pero no actúan en las barras de datos y sádicamente al disparar con el ratón, tomando la última posición. Sin embargo, son defectos de poca importancia para el tipo de trabajo que tiene que ver esta aplicación. Por otro lado Geopsy tienen plugins para cualquier tipo de análisis.

Descargar Geopsy
http://www.geopsy.org/index.html

Para más información sobre Geopsy y Dolmetta y el blog de Angel consultar análisis HVSR “Comunidad de Geología”:
https://www.theremino.com/contacts/references#dolfrang


Proyectos parcialmente terminados

Odio decir esto pero el tiempo para hacerlo todo hay. Para completar las aplicaciones que están en la tubería llevará años.

Algunos proyectos son especialmente desafortunados para un motivo u otro y no tratar con nadie aunque son proyectos muy importantes como el ThereminoGEO.

Vamos a publicar aquí todos los dibujos son también no funciona o parcialmente trabajando para que usted pueda evaluarlos, Ayuda, o posiblemente adopten.

– – – – – – – – –

Atención: Los siguientes softwares son solo bocetos. No son de trabajo o son sólo parcialmente trabajando.


Theremino GEO

El GEO Theremino fue pensado para ser un sismógrafo (registrador de datos sísmicos y visor). Probablemente será sustituido por el registrador de la Theremino (en construcción) y especializados para el análisis específico de.

En esta aplicación. están listos, y acabado de, las clases para leer y escribir archivos de PSN (público de la red sísmica) necesaria para comunicar datos con redes sísmicas principales. Y es también casi sobre los gráficos de “Tambor virtual”, solo faltaba la función que dibuja líneas.

Por qué este proyecto no puede avanzar es su importancia. Es decir, es un proyecto que merece un trabajo minucioso y cuidado diseño. Esto significa que nunca hay suficiente tiempo y ’ que se realizan antes de cualquier otra cosa urgente que puede completarse en pocos días.

Allí sigue leyendo datos X, Y, Z de las ranuras que están conectadas a los sensores, almacenar datos en un búfer y filtros IIR.

Bueno el proyecto es compartir y pronto tendremos finalmente un comprador para los datos sísmicos.

Descargar Theremino_GEO con Resortes
Atención: Este proyecto es completado sólo parcialmente!
Theremino_Geo_V _WithSources 1.4
Para todos los sistemas de Windows XP a Windows 10, ambos 32 que, en 64 poco (Linux y OSX con vino)
