El Theremino_MCA estando totalmente Freeware y OpenSource es un verdadero analizador de canales de laboratorio.
Más información:
– Esquemas eléctricos y planos de montaje: www.theremino.com/Technical/Schematics
– Software: www.theremino.com/downloads/Radioactivity
– Hardware, DIY y kits: www.theremino.com/Contacts/Producers
– Imágenes y vídeos: www.theremino.com/video-and-images
– Artículo sobre electrónica Open Source: artesanías a gamma espectrometría de señal-de-
——————-
Hardware para la espectrometría Gamma
La Theremino_PmtAdapter contiene un circuito de retroalimentación que mantiene la tensión estable incluso en presencia de grandes cambios de temperatura. De esta manera la calibración sigue siendo exacta en el tiempo y filas de isótopos no se mueven y no ampliar.
ATENCIÓN: Para un rendimiento óptimo, utilice tubos PMT por cable como se muestra en el archivo PmtAdapters.pdf – PMT para tubos de baja impedancia (con resistencias 1 Mega o incluso de 560k) no puede funcionar con estos adaptadores. Para utilizarlos debe reemplazar sus resistencias, tal como se indica.
Este adaptador se puede utilizar con el freeware bien conocido software PRA (Agradecemos a Marek Dolleiser por haber allanado el camino para este tipo de análisis, su software ERP es una referencia para muchos años y ha ayudado mucho) pero sólo con el Theremino_MCA se pueden hacer filtrado y eliminación de fondo útil para obtener la máxima información en un plazo razonable.
Este archivo incluye el diseño de PCB, imágenes y simulaciones de especia: 3.1 PMT_Adapter_V
Esta es la versión 3.2 con muchas pequeñas mejoras: 3.2 PMT_Adapter_V
Esta es la versión 3.3 con mejoras: PMT_Adapter_V 3.3
Características más salientes:
– Pacto sólo 50 X 70 mm
– No deriva térmica inicial debido al circuito de retroalimentación.
– Voltaje ajustable de 500 Para 1500 V
– Muy bajo consumo de energía sólo 10 mA a 5 V
– Muy baja ondulación sólo 100 UV
– Protegido contra corto circuito
– Potencia de salida máxima 100 MW
– Preamp circuito y pulso la ampliación (De 3/5 Nos 100 Nosotros, para leer una tarjeta de sonido de PC)
Características tecniche:
– Pacto sólo 50 X 70 mm
– Nessuna deriva termica Finlandia grazie al circuito di retroazione.
– Voltaje ajustable de 500 en 1500 V
– Muy bajo consumo a 5 v sólo 10 pero
– Ultra baja ondulación sólo 100 UV
– ProTETTO contro il corto circuito
– Salida de energía máxima 100 MW
– Circuito preamplificador y ampliación de impulsos integrados (lleva impulsos de 3-5 nos 100 nosotros, para leer una tarjeta de sonido de PC)
El simple y limpio reduce los defectos de fabricación y hace evidentes.
En las siguientes imágenes puedes ver el PMT en ensayo.
El diagrama del circuito y un impulso a la muestra que muestra el ruido de ’ fuente de alimentación, Tenga en cuenta que se trata de un pulso de baja energía.
En las últimas versiones de PmtAdapter ruido es menos que 100uV. Prácticamente el único ruido debido a la toma de muestras en 16 tarjeta de sonido de poco, como se muestra en las dos siguientes imágenes.
La primera imagen muestra sólo tarjeta de sonido ruido, el segundo ruido con un separado conectado.
——————-
El sistema completo
———————
El adaptador de la Pmt no es en la producción, Usted puede construir pero contiene una serie de componentes especiales, difícil de encontrar y caro. Por lo que recomendamos que se contacte con Lello, Quién sabe cómo encontrar un componentes baratos y también imprimir una cantidad de PCB para los amigos: ufficiotecnico@spray3d.it
El sistema de equipo Theremino sólo se ocupa de la investigación y no vende hardware. El sistema es completamente "Gratuito", «Código abierto», "Sin fines de lucro" y "Bricolaje", pero hay fabricantes que pueden proporcionar los módulos montados y probados en un gran precio. Uno podría apenas autoconstrucción les gastar menos. Para obtener una lista de los productores de leer esta página: www.theremino.com/Contacts/Producers
Un enganche para la R6095 de la PMT de Hamamatsu (y similares)
En este archivo ZIP el proyecto águila y GCode para el cortador: PMT_Socket
Estas imágenes muestran cómo adaptar los conectores para impreso y cómo se termina el zócalo (Haga clic sobre las imágenes para ampliarlas)
El condensador también puede soldarse a través de (con dos mangas aislantes en cables) y, para evitar cortocircuitos con el tubo de aluminio exterior, Es bueno envolver toda la zona de PMT a tablero del circuito impreso, con una hoja de lámina de plástico..
Un sistema MCA para Apple (iPhone y iPad)
Por demanda popular Alessio ha diseñado una versión especial de PmtAdapter, utilizable con software disponible en iPhone y iPad. El software se llama Bot de Geiger, Ed è ONU riferimento por la comunidad Apple.
El esquema es muy similar a PmtAdapter para PC, pero he añadido una batería (Hay la ’ powered USB). La amplitud de la señal se reduce considerablemente, Usted puede enviar todos ’ entrada de micrófono, de lo contrario sería saturar y distorsionaría la forma del pulso.

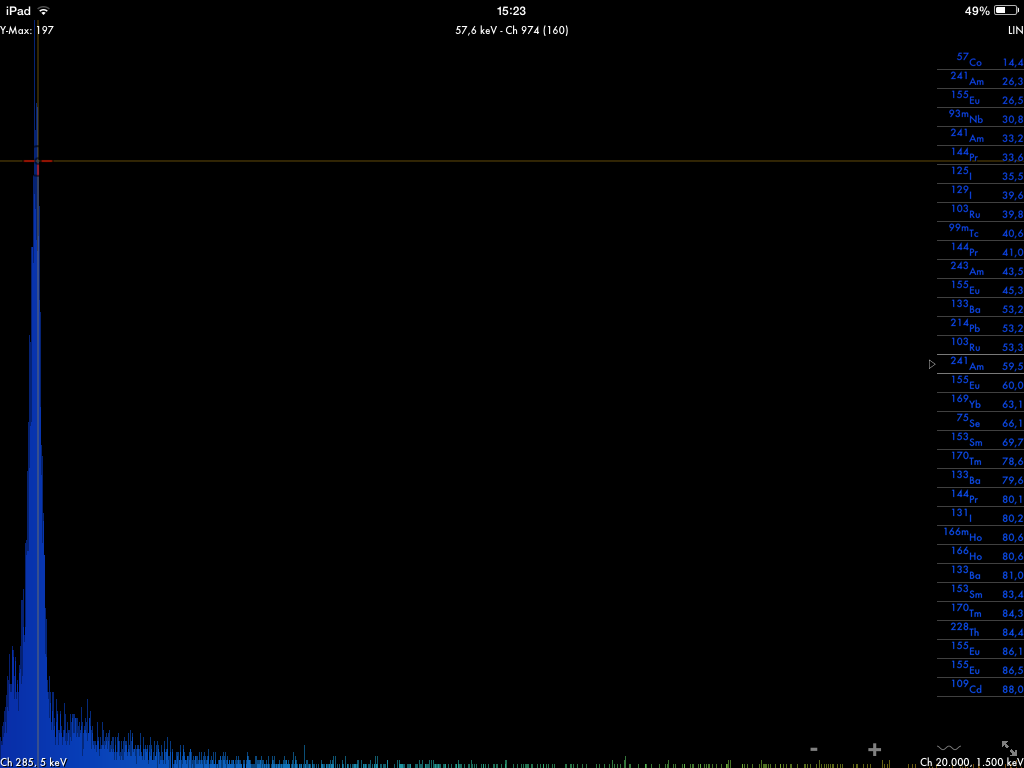

Aquí puedes ver los espectros obtenidos con americio y cesio. Gracias a la resolución de pantalla maravilloso “retina”, las palabras son tan pequeñas, no perturbe la visión del fondo negro hermoso.
Estamos a años luz de un verdadero MCA, ancho de línea “FWHM” (es el parámetro más importante para un MCA) es abrumador. Pequeños detalles del espectro son totalmente invisibles. Aquí está el mismo espectros producidos por MCA Theremino:
Con una tableta 12 pulgadas por 180 Euros (con Windows 10 y envio incluido en precio), tienes un instrumento portátil mucho más conveniente y exacto. Pero la satisfacción de usar un sistema de Apple, Que cuesta una exageración, no tiene precio!
Calibración y la temperatura
El adaptador de la Pmt y el fotomultiplicador consumen sólo unas pocas decenas de vatios del milli, no son suficientes para producir variaciones significativas de la temperatura. Para no tener que esperar un “calentar el tiempo” entre el encendido y las medidas. Y ’ no es aún un calentamiento progresivo durante las mediciones muy largo.
Aunque los cristales cambian con scintillators de funcionamiento temperatura ambiente, como se puede ver en la imagen de abajo:
Tenga en cuenta que la respuesta a la temperatura no es lineal y que cambios incluso pendiente de positivo a negativo, justo en la zona de temperatura normal. Por el que una corrección automática sería inexacta. Se necesitaría una tabla de corrección para ser calibrado para cada cristal y esto sería muy complicado y en última instancia poco confiable. Mucho mejor hacer un ajuste con dos marcadores antes de cada medición.
Consulte con el marcador antes de cada medición es rápida, precisa y muy fiable. Se recomienda mantener en el lugar dos pequeñas muestras (por ejemplo, cesio y americio) a distancias adecuadas, para que siempre tenga dos pequeñas filas de referencia. Cesio es más débil y se mantenga lo suficientemente cerca a la sonda mientras que l ’ americio mantenga unos diez centímetros, o se encierra en una cápsula, para disminuir su actividad y mantenerlo cerca de la punta de prueba.
Las dos líneas deben ser la misma altura y lo suficientemente pequeño no perturbar las mediciones. Si no tienes que medir precisamente el cesio y el l ’ americio, entonces los dos marcadores pueden permanecer siempre en posición. Ver sus líneas en la tabla final (posiblemente comentó) de la seguridad que el cuadro está perfectamente calibrado.
Construir un pozo en plomo
Utilizar para medir el nivel de radiactividad y sustancias radiactivas, fondo natural.
La medida consiste en una placa base, Además de algunos cilindros concéntricos, de diversos tamaños y espesores. Entre los componentes deja algo’ de holgura, con el fin de facilitar el montaje ’.
El material es realmente latón plomo, para distinguirla de la ’ sonda gris aluminio, Mientras que el pedazo del cilindro interno (apenas visible) es el único ’ de plástico, con anillo concéntrico en plomo.
Todas las piezas de plomo fueron hechas del metal de hoja 1,5 mm de espesor, corte con una hoja de factura común y formado a mano, envuélvala alrededor de cilindros de plástico de aluminio de acero que tenía disponible (utilizado sólo como “MONEDA DE DIEZ CENTAVOS”).
La placa base se hace doblando varias veces una tira de chapa de igual anchura, conseguir un grosor decente.
Hoja dobla fácilmente en el borde recto de una mesa y aplana con los golpecitos de martillo. El plomo es muy maleable.
Todas las piezas fueron envueltas con el papel lo suficiente, manija así que ellos no entran en contacto directo con el plomo, tiende a ensuciarse las manos. También por qué es bueno para calcular un poco’ holgura entre los diámetros diferentes de piezas, entonces esa capa de papel no rompe cualquier inserción/extracción de cilindros todos ’ mismo, que parcialmente deben caber dentro de un ’ más (en cuanto a la camisa de cilindro y tapa)
Para medir usted siga este patrón:
- Primero se presenta en una tabla de la placa base y el cilindro de base;
- Insertar la muestra en el tubo de base, así lo toca el interior (inferior) Dell ’ anillo de la cámara de medición: Puede meter bajo que proceda espaciadores;
- Pones la cámara de medición (cilindro de plástico y plomo anillo solidario) tan la por debajo de la muestra se centra en la parte inferior del ’ anillo;
- Él desliza la camisa más básica ’ dentro del cilindro: Apoyará la tubería de plástico y anillo concéntrico de ’ llevará al agujero para permitir la posterior inserción de la sonda;
- Insertar la sonda : en mi caso recta dibujar ’ anillo de plomo medida vivero.
De las pruebas que he hecho esta configuración reduce el ruido de fondo para casi 20 CPS a 3,1 CPS
Marco Russiani
Descarga este proyecto, completar con más información y fotos:
Theremino_Pozzetto_di_Misura_ITA.pdf
Theremino_G-Ray_Test_Chamber_ENG.pdf
Gracias por las exhaustivas aclaraciones.
Te mantendré informado de cualquier novedad
Cordialmente
Luca
Hola, Estoy intentando reactivar un Adaptador PMT de Theremino V3.3, que compré hace algunos años.
Si inserto la memoria USB modificada en mi computadora, muestra un LED constante y después de un tiempo comienza a parpadear.
Pero haga lo que haga en la caja del adaptador PMT, no veo ninguna “micrófono” nivel de entrada. Escucho el sonido del transverter en la caja. Tal vez el PMT conectado a la caja esté roto?
¿Cómo puedo comprobar si la entrada del micrófono está bien?? Retirar la caja del adaptador PMT y tocar los contactos del cable de conexión entre USB y la caja no muestra ninguna señal de micrófono.
Por favor dame un poco de ayuda!
Muchas gracias, Pablo
Haz un botón derecho del mouse y traduce a tu idioma.
Difícil de entender desde la distancia. Necesitaría un experto en electrónica que, con los diagramas y algunas herramientas puedo entender lo que pasó.
Trato de darte un consejo…
Si Windows ve que se agrega la entrada MIC cuando conecta el adaptador, al menos la parte USB funciona.
Cuando conecta el adaptador al USB, Windows emite el sonido correcto?
Quizás el gato no esté completamente insertado?
Quizás algo le pasó al fotomultiplicador?
Tal vez recibió un golpe y rompió el vidrio?
Si realmente no puede, tendrá que enviárselo a uno de nosotros y lo arreglaremos gratis. (siempre que no haya componentes costosos para volver a comprar)
Hola Livio,
Gracias por la rápida respuesta. Al verificar varias sondas PMT, descubrí que el problema no es con el adaptador PMT sino con una de las sondas PMT. Entonces todo debería funcionar bien desde el lado del adaptador USB.
Saludos, Pablo
Hola,
Tu “compensación” La característica parece hacer un excelente trabajo mejorando los espectros gamma.. ¿Puede indicarme una descripción de lo que realmente está haciendo??
En https://www.theremino.com/en/downloads/radioactivity en la descripción de v4.2 se llama "Compensación de resolución". En https://www.theremino.com/wp-content/uploads/files/GammaSpec_ENG.pdf en la página 35 se llama “ampliación de la compensación”. En https://physicsopenlab.org/2016/02/07/energy-resolution-in-gamma-spectrometry/ se llama “Compensación de software”.
Son estos la misma cosa? Que esta haciendo realmente?
Gracias!
Si son iguales.
Pero la aplicación MCA también contiene un segundo método llamado “desconvolución”.
Puede descargar nuestra aplicación MCA. y todos los archivos de documentación de las siguientes páginas:
https://www.theremino.com/en/downloads/radioactivity
https://www.theremino.com/en/technical/schematics#pmtadapter
https://www.theremino.com/en/blog/gamma-spectrometry
En los siguientes enlaces directos encontrarás el archivo más interesante sobre tus dudas.:
https://www.theremino.com/wp-content/uploads/files/ThereminoMCA_Deconvolution_ENG.pdf
https://www.theremino.com/wp-content/uploads/2012/11/MinimizingFWHM_ITA_ENG_PDF.zip
https://www.theremino.com/wp-content/uploads/2012/11/ThereminoMCA_Documentation_ENG_JAP.zip
https://www.theremino.com/wp-content/uploads/files/GammaSpec_ENG.pdf
Algunas precisiones…
Además de “Compensación de la resolución” nuestra aplicación MCA tiene un “Deconvolución gaussiana”.
Los controles de dos métodos están en dos paneles diferentes en la pestaña “Opciones” de la aplicación MCA.
– El “Compensación de la resolución” es un algoritmo de afilado simple, similar a las funciones de nitidez de los editores de imágenes. El afilado se implementa con un incremento de la diferencia de una muestra y las muestras adyacentes.. También puedes pensarlo como una función derivada.. Los algoritmos utilizados se explican en el archivo. “Minimizingfwhm”, en las paginas 22 Para 25. Nuestra implementación está en las fuentes de la aplicación MCA, en el archivo “Espectrómetro de clase”, en la función “Aplicar filtro”.
– El “Deconvolución gaussiana” está bien explicado en el archivo “ThereminoMCA_Deconvolution”.
Muchas gracias por la respuesta detallada.. Había encontrado la nota sobre la deconvolución gaussiana.. Estudiaré los otros documentos.
Hola,
Estoy tratando de modificar el adaptador de la tarjeta de sonido 3D, sin embargo, no los hacen exactamente como el de las instrucciones. ¿Alguien tiene las instrucciones actualizadas sobre cómo modificar la tarjeta de sonido de audio? (tal vez algunos esquemas también).
Gracias!
eugenio
Si la tarjeta de sonido es diferente, nadie puede ayudar sin aplicar ingeniería inversa a su tarjeta..
Mi mejor consejo es seguir la señal del MIC hasta el chip y luego averiguar dónde cortar y dónde colocar los componentes..
lo siento pero solo tu (o algunos de tus amigos que son expertos en electronica) puede hacerlo.
Hola Livio, tener un maestro de theremino DIL-V5.
¿Cómo puedo hacer que el Theremino MCA reconozca las señales del puerto USB de mi computadora? ?
El Theremino MCA solo reconoce las señales del micrófono..
O como puedo hacer para obtener un sinal analogico en pin 1 y transmitir un sinal digital desde el pin 2.
La aplicación Theremino-MCA solo reconoce las señales del micrófono.
Si no tienes la tarjeta de sonido modificada, podría usar cualquier tarjeta de sonido con una entrada MIC, también sin modificaciones.
El ruido a bajas energías será más de lo normal pero funcionará.
¿Cómo puedo hacer para recibir una señal analógica en el Theremino Master DIL-V5 y transmitir a la tarjeta de sonido con una entrada de MIC? ?
gracias por responderme
El Maestro no puede recibir señales de audio.
No puede usar el maestro para la Espectrometría Gamma.
DEBE usar un NaiTl Christal y un tubo PMT y luego conectar el PMT a un adaptador PMT y luego conectar la salida del adaptador PMT a una entrada MIC de la tarjeta de audio.
Una mejor alternativa es usar un PMT_AudioAdapter conectado directamente al USB
Llame a Lello si no puede construir estos componentes.
Lello = ufficiotecnico@spray3d.it
Vendedor de Lello en eBay = maxtheremino
Hola Livio,
Estoy trabajando en hacer una versión portátil del espectrómetro Gamma. ¿Dónde puedo obtener un sistema MCA para Apple? (iPhone y iPad)? El que aparece en la tienda de Apple es solo un contador Geiger (Bot de Geiger) y no tiene una función de espectrometría.
Gracias,
eugenio
Arrepentido, Solo conocemos los sistemas Windows y, por lo tanto, no podemos ayudar con esto.
Hacer que trabajar nuestros proyectos en sistemas distintos a Windows es muy difícil y requiere un profundo conocimiento sobre la programación de esos sistemas..
Livio,
Estoy hablando del mismo sistema de Theremino que ustedes mencionaron en la misma página web donde estamos ahora.. Simplemente desplácese hacia arriba unos pocos:
“Por demanda popular Alessio ha diseñado una versión especial de PmtAdapter, utilizable con software disponible en iPhone y iPad. El software se llama Geiger bot, ed è un riferimento per la comunità Apple.”
Arrepentido, Estaba pensando en nuestro software MCA, pero si solo necesita el hardware tal vez sea posible.
Ahora exploro este viejo proyecto (Acerca de 5 o 10 hace años) y luego escribo otro mensaje explicando cómo obtener este módulo de hardware o construirlo (si es posible).
Miré la sección de Alessio. Ahora una tableta pequeña con Windows costaría incluso menos que 100 Los euros y los espectros resultantes serían significativamente mejores.
Pero si realmente quieres hacerlo con Apple necesitarás:
1) La aplicación Geiger Bot : https://apps.apple.com/it/app/geiger-bot/id427728355
2) Un adaptador PMT que puede construir usted mismo o hacer que lo construya Lello como se explica aquí:
https://www.theremino.com/en/blog/gamma-spectrometry
3) Alimente el adaptador PMT con un 5 Volt puedes encontrarlo en todas partes, pero ten cuidado de que no sea ruidoso. Un banco de energía funcionaría muy bien, mientras que un adaptador de corriente de 220V no funcionaría.
4) Agregue un divisor resistivo o un recortador a la salida del adaptador PMT.
5) Conecte la salida del adaptador PMT a un conector adecuado para la entrada de Apple (Probablemente tomará un conector de 4 polos y la señal debería ser la punta)
Si tienes Lello hazlo, Le explicaré cómo dividir y qué Jack usar.. Pero en este caso también tendrás que decir exactamente a qué Apple tienes que conectarlo y si es posible decirnos cómo se debe hacer el Jack para la entrada del micrófono..
Para contactar con Lello escriba su correo en los datos del mensaje (No lo publicaremos),
o escriba a Lello a: ufficiotecnico@spray3d.it
Vale, gracias!
eugenio
Hola Livio,
He estado usando el MCA por un buen tiempo ahora para XRF arriba 10 KeV, lo más bajo posible con mi sensor NaI PMT configurado, y con buenos resultados. Gracias por proporcionar esta solicitud.
Sin embargo, para los rangos de energía por debajo de eso, planeo usar un sensor de diodo X100-7 para el cual tengo un amplificador Micod y una placa moldeadora como lo describe Lodovico en el artículo 'Fotodiodo Si-PIN con Micod CSA-SA'. Menciona en el artículo que el ancho de pulso de la salida es 15 uS y poco compatible con el MCA. ¿Hay alguna manera de mejorar la respuesta del MCA a la señal, tal vez ajustando la configuración??
También, No he tenido éxito en agregar nuevas entradas a la lista de isótopos. ¿Cómo funciona eso??
Atentamente
etc.
Hola ECC
Aconsejo contra los fotodiodos, Nunca hemos conseguido que salgan bien, demasiado ruidoso (en comparación con el PMT correcto y en las mejores condiciones de trabajo como hemos indicado). Sin embargo, puede experimentar con los controles de la aplicación (especialmente los paneles de prueba de línea base y parámetros) Y si no puede hacerlo bien, no sabremos qué hacer o qué cambiar.
El botón Editar archivo de filas de muestra sólo se utiliza para seleccionar algunos isótopos de uso común, Puede agregar o quitar algunos. Pero solo se usa para seleccionar las casillas cuadradas.
La tabla larga se almacena al final del archivo INI junto al ejecutable de la aplicación. Puede editar los isótopos y también agregar otros nuevos como se explica en la página 5 de las instrucciones.
HOLA
Livio
Hola Livio,
Gracias por sus consejos sobre los fotodiodos, Te escucho allí. Viendo que ya tengo todas las partes – incluyendo algunos botones Am241 – y no puede permitirse comprar otro mejor, PMT de baja energía solo para XRF por debajo del 10 Rango keV – Puedo intentarlo de todos modos.
Lo que hice ya planeé para mejorar la situación del ruido del diodo – Aparte del uso de baterías como fuentes de alimentación – está enfriando la pequeña placa de montaje del diodo detector (Placa amplificadora también?) con un elemento Peltier.
Comenzando con una configuración existente enfriada por ventilador que puede tirar hacia abajo de una caja pequeña con fugas y sin aislamiento para -7 C debe proporcionar algunos datos iniciales.
Si una cámara de medición fue evacuada para decir 500 mBar – ¿Cuáles serían los efectos?? ¿Eso ayudaría a aumentar la energía que llega a la muestra desde los botones Am241 y a su vez el detector??
En cuanto a los botones Am241 que iluminan la muestra – ¿Cuál sería su ángulo y distancia más efectivos y prácticos en relación con el detector??
Siguiendo las instrucciones, agregué con éxito un isótopo. Gracias.
Atentamente
etc.
La lista de isótopos se encuentra al final de la “Theremino_MCA_INI.txt” archivo. Puede editar este archivo también con el Bloc de notas (cuando la aplicación MCA no se está ejecutando).
También puede encontrar en la carpeta “Extra” Las siguientes listas y otros archivos útiles:
– Isotopes_Energy.txt
– Isotopes_Energy con médicos.txt
– LibraryNaI.txt
– XRFTable.txt
Gracias Livio. Lo comprobaré
