MasterSMD-V1
La versión SMD de la tarjeta es esencialmente idéntica a la versión anterior de DIL V5, con las mismas aplicaciones y características. Sin embargo, hay algunas diferencias que hacen que la versión SMD sea más cómoda de usar:
- El 12 Los conectores de entrada y pin de salida están alineados, Facilitar la conexión de cables.
- Cada conector también tiene una conexión GND y una salida de alimentación, A diferencia de la versión anterior, donde solo seis conectores tenían estas características.
- Cada grupo de seis conectores se puede configurar para alimentar sensores de 3,3 V o 5 V, ofreciendo una mayor flexibilidad.
- El conector USB es USB-C, según sea necesario para todos los proyectos nuevos.
- Gracias al conector USB-C, Se ha reducido el grosor total del tablero.
- También hay un conector para 4 pines macho a la derecha que le permiten conectar varias tarjetas maestras a un HUB sin tener que usar cables voluminosos.
- Finalmente, hay dos conectores convenientes en la parte inferior para conectar los esclavos y el ADC24.
- Los dos puentes JP1 y JP2 se utilizan para elegir el voltaje (3.3V o 5V) para los dos grupos de Pines.
- CN6 – ICSP – Y’ el conector para programación, pero también puede usarlo para conectar dispositivos a GND, 3,3V y también a Pines 1 y 2.
- Cn5 – OneWire (propiedad) – Se utiliza para conectar módulos esclavos, como CapSensors.
- CN4 – AUX – Se utiliza para conectar módulos I2C (actualmente solo el Theremino Adc24).
- CN2 – USB_EXP – Sirve para conectar múltiples maestros a un módulo USB HUB directamente, sin utilizar cables de conexión. Necesitarás un HUB con los conectores hembra dispuestos adecuadamente y actualmente aún no lo hemos diseñado.
- CN1 – USB_C – Se puede conectar con cables que van a enchufes USBC, Usb3, USB2 o incluso USB1, y en todos los casos el rendimiento no cambia. La única ventaja que se puede obtener con USB3 y USBC es poder extraer más corriente que los clásicos. 500 mA de USB1 y USB2. La corriente máxima extraíble debe ser 900 mA, pero puede variar según el dispositivo (PC, Mini PC, Portátil o tableta que proporciona energía).
Masterdil-V5
Versión V5 es idéntica a la anterior V4, pero tiene todos los conectores en una cuadrícula con paso 2.54 mm.
Para utilizar esta nueva versión no tiene que aprender nada nuevo, use exactamente como en versiones anteriores, el esquema de los terminales es casi idéntico y el Firmware es intercambiable.
Firmware V5 que descargar desde aquí es útil incluso en las versiones anteriores del maestro (V4, V3, V2) e incluso en los primeros prototipos y versiones de DIY.
Con firmware V5, Además de poder conectar el Adc24, tienes un total de 12 En los pines, Puede controlar hasta doce Pin genérico, o hasta cinco más dos motores de pasos genéricos de Pin.
Ficheros STL también están disponibles para imprimir un plástico de apoyo para el maestro módulo Impresoras 3D.
Diseño de MasterDIL-V5
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Masterdil-V5 (zip archivo)
Firmware 5.0, Además, permite la comunicación con Adc24
También incluye programador PicKit2 HEX file, Pickit3 o similar.
MasterFirmware_V 5.0 (zip archivo)
Fichas técnicas en formato PDF
MasterDIL-V5_Datasheet_ITA
MasterDIL-V5_Datasheet_ENG
Fichas técnicas en formato PDF DOC e XLSX
MasterDIL-V5_Documentation.zip
Masterdil-V4
En esta nueva versión, localizar las posiciones de los pernos son más fáciles de, Por eso se representan por un círculo. También el nuevo Pin (7, 8, 9, 10, 11 y 12) son conocidos por su número. El PCB se simplifica y reduce la cuenta componente para aumentar la fiabilidad. La nueva versión de firmware, también implementa la lectura de dos codificadores de fase y de pernos 11 y 12.
El cuarzo cilíndrico pequeño, que estaba presente en versiones anteriores, fue proporcionado para el calendario, pero nunca se ha activado. Por lo que su ausencia no determina ninguna diferencia. Por lo tanto decidimos eliminarlo y utilizar sus conexiones a los pines 11 y 12, son mucho más útiles.
Cualquier persona que desee usar el firmware versión 4 en la más vieja versión de PCB 3, debe eliminar el cuarzo cilíndrico y dos varones para las clavijas de soldadura 11 y 12. Si no utilizas estos pernos, También puede dejar el cuarzo, que no genera ningún ruido.
Para utilizar esta nueva versión de maestro no debe aprender nada nuevo, use exactamente como la versión 3, el esquema de los terminales es casi idéntico y el Firmware es intercambiable.
Diseño de MasterDIL-V4
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Masterdil-V4 (zip archivo)
Firmware 4.0, capacitar a doce tipos Pin y codificador
También incluye programador PicKit2 HEX file, Pickit3 o similar.
MasterFirmware_V 4.0 (zip archivo)
Fichas técnicas en formato PDF
Masterdil-V4 _ Datasheet_ITA
Masterdil-V4 _ Datasheet_ENG
Documentos editables en formato ODT, Italiano e inglés
Quién sabía que estas lenguas podría abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
MasterV4_Docs_ITA_ENG
Masterdil-V3
(la versión original del módulo principal)
Recomendaciones sobre las conexiones entre los sensores y los pernos, Lea esta página.
Esta tercera versión del maestro recoge todas las mejoras y variantes que han demostrado para ser más funcional. De la versión 3 en tornillo entonces conectores fueron substituidos por conectores de cables de extensión macho-hembra. Estos conectores son menos hermosas que mirar, pero cómodo y confiable. (Conectores de tornillo requieren un destornillador muy pequeño, Fue necesario ajustar sin demasiada fuerza para no dañar el tornillo, Pero si la fuerza era poco se aflojan con el tiempo. Con nuevos conectores, En su lugar, las conexiones son rápidas y seguras)
El circuito es muy simple y muy pocos componentes, QZ2 cuarzo puede omitirse, sólo sirve para proyectos independientes que requieren unos uA, durante muchos años sin recargar la batería (por ejemplo un registrador de Geiger que debe permanecer siempre en)
La PCB tiene seis “PIN” (diez de las últimas versiones de firmware). El Pin maestro puede utilizarse directamente, no hay necesidad de enlazar módulos “Esclavos” a la línea serie CN3. El conector CN2-AUX conectar dispositivos auxiliares, que los contadores, dispositivos I2C y medidores de frecuencia (*). El conector CN4-ICSP permite fácil programación “En el circuito” con el PicKit3 o similar tipo programador.
Todos los pines trabajan entre cero y 3.3 Voltios, ambos de entrada salida. Pernos especiales 7, 8 y 9 también aceptan señales de 5 Voltios.
Procesador programación PIC
Recomendaciones en los programadores leer esta página: técnico/pic-programación
Con el nuevo firmware de la versión 3.2 a partir, aumenta el número de pernos de 6 en 10. También hay nuevos tipos de motores PAP y PWM_FAST. Véase "notas a los Módulo principal y para el motores paso a paso.
Firmware 3.2, capacitar a 10 Pin y clases paso a paso y PwmFast
También incluye programador PicKit2 HEX file, Pickit3 o similar.
3.2 MasterFirmware_V (archivo zip de 4 MByte)
Firmware 2.0, empoderamiento de seis pines de InOut
También incluye programador PicKit2 HEX file, Pickit3 o similar.
MasterFirmware_V 2.0 (archivo zip de 500 Kbytes)
ATENCIÓN: Que fue un maestro de las primeras versiones, cuartos de galón a 4 MHz, debe cambiar, en el archivo “h común.”, la siguiente línea:
De: #definir CRYSTAL_4MHZ 0 en: #definir CRYSTAL_4MHZ 1
Luego tienes que recompilar con MPLAB, y recrear el archivo HEX (Tal vez llamar a xxx_4MHz_xxx)
Diseño de MasterDIL-V3
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Masterdil-V3 (archivo zip de 1.5 MByte)
Master proyectos DIY
Esta es la versión antigua del maestro DIY (para los nostálgicos) No deben utilizarlo pero para usar el nuevo V3 de MasterDIL contiene muchas mejoras. Sin embargo el firmware no cambia de una versión de todos ’ que no sea PCB.
MasterDIL_DIY (archivo zip de 1.5 MByte)
Fichas técnicas en formato PDF
V3-Masterdil _ Datasheet_ITA
V3-Masterdil _ Datasheet_ENG
V3-Masterdil _ Datasheet_JAP
Más información
– Software: www.theremino.com/downloads/Foundations
– Módulos de hardware: www.theremino.com/hardware/Devices
– Imágenes y vídeos: www.theremino.com/video-and-images
Documentos editables en formato ODT – Italiano, Inglés y japonés
Aquellos que conocen estos lenguajes pueden abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
Master_Documentation_ITA_ENG_JAP
“Criado” (módulo esclavo)
aumento en el número de pines de entrada salida
Los módulos SERVO ya no se utilizan, en lugar de utilizar los Masters que tienen muchas ventajas.
- 12 Pin en su lugar 10
- Comunicación más segura (no hay serial que a veces se detenga)
- Pines configurables con muchos tipos que faltan en los servos
Dejamos la siguiente información solo como referencia
para aquellos que deseen construirlos y posiblemente mejorarlos.
- - - - - -
Este módulo proporciona 10 Pin de entrada estándar. Varios esclavos pueden conectarse en cascada para aumentar aún más el número de InOut.
Módulos de servo no tienen el correspondiente Pin tipo paso a paso y FastPwm.
Recomendaciones sobre las conexiones entre los sensores y los pernos, Lea esta página.
Este módulo proporciona diez salida genérica de entrada Pin. Además de los sensores y los actuadores se pueden conectar a los servos de todo tipo.
Procesador programación PIC
Recomendaciones en los programadores leer esta página: técnico/pic-programación
Proyecto del esclavo criado – V3
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Slave_Servo_V3 (zip archivo)
Proyecto del esclavo criado – V4
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Slave_Servo_V4 (zip archivo)
Firmware de siervo esclavo
SlaveServo_Firmware_V1.1 (zip archivo)
La versión de firmware 1.1 se adapta a todos los módulos Servo. Las versiones de los módulos Servo de V1 a V4 son eléctricamente todas iguales, cambia solo la serigrafia. En V4 corregimos la disposición de los pines ICSP porque en versiones anteriores se intercambiaban los pines DAT y CLK.
Fichas técnicas en formato PDF
Slave_Servo_Datasheet_ITA
Slave_Servo_Datasheet_ENG
Slave_Servo_Datasheet_JAP
Más información
– Software: www.theremino.com/downloads/Foundations
– Módulos de hardware: www.theremino.com/hardware/Devices
– Imágenes y vídeos: www.theremino.com/video-and-images
Documentos editables en formato ODT – Italiano, Inglés y japonés
Aquellos que conocen estos lenguajes pueden abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
SlaveServo_Documentation_ITA_ENG_JAP
“Capsensor” (módulo esclavo)
detección de la posición de una mano a gran distancia
Proyecto de CapSensor y firmware
La construcción, la calibración, componentes de CapSensor y pruebas son esenciales. Sólo, Por ejemplo,, no es marca de L1 derecha (TDK), a dañar considerablemente temperatura estabilidad y fondo ruido. Y TDK se encuentran solamente por Mouser (20 Envío euro). Efectos no deben ser descuidados, el cambio de un rango de varios metros, unos pocos centímetros. Queremos evitar la decepción para constructores de coches y nos, tener que ajustar, por correo electrónico, módulos no funciona. Además, Si se cuenta el tiempo, para probar y calibrar el firmware y todos los problemas y decepciones, Los costes mucho menos compran que hacerlos. Por lo tanto le recomendamos que no auto-construir estos módulos.
Para evitar la decepción que sería mejor no publicar el firmware, pero ya que todos nuestros proyectos son de código abierto… También publicamos la nueva versión de firmware con el nuevo algoritmo a “Latencia dinámica”.
Auxiliar proyecto-CapSensor-V3
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Slave_CapSensor_V3 (archivo zip de 3.5 MByte)
Proyecto del Slave-CapSensor-V4
Este es el diseño completo de la placa en formato Eagle, con los diagramas, Planes de montaje e imágenes 3D.
Slave_CapSensor_V4 (archivo zip de 3.5 MByte)
Capsensorhq – Versión de firmware 1 (para aquellos que deseen probar el firmware anterior)
CapSensor_Firmware_V1
CapSensorHS – Versión de firmware 2.1 (con el nuevo algoritmo en latencia dinámica)
CapSensor_Firmware_V2.1
La versión de firmware 2.1 se adapta a todos los módulos CapSensor. Las versiones de módulo V1 a V4 son todas eléctricamente iguales, cambia solo la serigrafia. En V4 corregimos la disposición de los pines ICSP porque en versiones anteriores se intercambiaban los pines DAT y CLK.
Procesador programación PIC
Recomendaciones en los programadores leer esta página: técnico/pic-programación
Ventajas de CapSensorHS (De alta velocidad) con versión de firmware 2 en “Latencia dinámica”
- Latencia muy baja (hasta 0.8 MS) Cuando mi mano está cerca y se mueve rápido.
- Alta precisión por medio de una larga integración (hasta 16 o 32 MS) Cuando la mano está muy lejos y piso móvil.
- La compensación entre la latencia y la estabilidad de las notas (es el gran límite del Theremin), se mejora por sobre 20 veces.
- Con el nuevo firmware, el valor real de la latencia es visible en la pequeña ventana de parámetros de ’ HAL, a continuación el gráfico de ’ osciloscopio (utilizar la última versión de HAL).
- En la versión 2 Hemos también mejorado manejo de evento de interrupciones y LowPriorityActivities. Así quitamos pequeños saltos, se produjo a algunas frecuencias particulares del oscilador, y cuando el valor corrupto era exactamente 458751 (6FFFF).
Prueba CapSensor
- Seleccione la línea HAL de CapSensor y set TipoPin = Cap_Sensor
- Haga doble clic en CapSensor para abrir el osciloscopio
- Compruebe en el panel de valor abajo, que su frecuencia es de 2.7 MHz a 2.9 MHz
- Prensa “Ve los valores crudos”
- Elevar la “Zoom vertical” en la mayoría
- Prensa “Establece el cero”
- Compruebe que la línea es estable y no ruidoso. Normalmente la línea deriva lentamente hacia arriba o hacia abajo y es sólo ligeramente más áspera. Hacer esta prueba sin antena y manteniendo perfectamente aún en CapSensor y sus cadenas.
Fichas técnicas en formato PDF
Slave_CapSensor_Datasheet_ITA
Slave_CapSensor_Datasheet_ENG
Slave_CapSensor_Datasheet_JAP
Más información
– Software: www.theremino.com/downloads/Foundations
– Módulos de hardware: www.theremino.com/hardware/Devices
– Imágenes y vídeos: www.theremino.com/video-and-images
Documentos editables en formato ODT – Italiano, Inglés y japonés
Aquellos que conocen estos lenguajes pueden abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
SlaveCapSensor_Documentation_ITA_ENG_JAP
“ISO Master”
aislamiento seguro de la línea serie
La impresión de este aislador permite montar el TMH0505S en dos posiciones dependiendo de si usted quiere tomar el poder del maestro (y luego el USB) o si desea alimentar al maestro con el poder que viene de los esclavos (para aplicaciones Stand Alone)
ATENCIÓN: Este es un proyecto obsoleto. Cuando se diseñó no c ’ eran viables alternativas comerciales, pero ahora hay USB y aisladores de la línea son bastante baratos. Aislar la línea de USB es mejor que el aislamiento sólo serial, obtienes una total separación entre módulos de PC y IN-OUT. Para que este módulo no fue producido nunca y fue probado poco. No se recomienda construir.

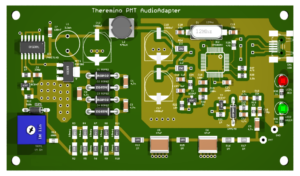

“PmtAudioAdapter – Nueva versión”
fuente de alimentación 100 en 1800 Voltios para los tubos del PMT y Geiger
Esta nueva versión tiene características mejoradas, es más compacto, no necesita la tarjeta de sonido modificada ni siquiera el limitador actual. Además, la ausencia del cable de conexión permite obtener un ruido aún menor..
Las características básicas son las mismas que la primera versión que se encuentra en el capítulo siguiente.
Para tener el adaptador de audio PMT en KIT o montado contacta con Lello en esta página
Si necesita los archivos para modificar la PCB, pídale a Lello que se los envíe.
“Un separado – Versión original”
fuente de alimentación 100 en 1800 Voltios para los tubos del PMT y Geiger
Esta fuente de alimentación, Tiene grandes características, consume muy poco (De 10 pero a 30 pero) y estabiliza la tensión de salida, con el fin de mantener una constante de escala de las energías. La señal de salida está condicionada de manera “Gaussiano” y “bipolar” para la máxima resolución de medición.
El transistor T1 es una alternativa a lo mosfet MFT1, Si montas uno monta al otro. Con el mosfet la eficiencia es mayor. Recomendaciones sobre las conexiones entre los sensores y los pernos, Lea esta página.
El rango normal de esta fuente de alimentación es de 500 en 1000 voltios. Sustitución de R101 obtienes un rango de 700 en 1500 Voltios. Y’ también puede ir a 100 Voltios y hasta 1800 Voltios (Aumentar tensión R101 disminuye y viceversa).
Y’ También puede conectar un tubo Geiger en vez del PMT y envían impulsos a ThereminoGeiger vía ThereminoMCA o vía ThereminoAudioInput. De este modo puede alimentar incluso tubos Geiger 900 Voltios y más allá. Para tubos de 300, 400 o 500 Voltios se puede extender el ajuste a la baja gama aumentando R101 o usando un Trim1 de 2.2 o de 4.7 Mega. Tensión ajustable también permite experimentar y medir la meseta Geiger desconocida.
Fichas técnicas en formato PDF
PmtAdapters_ITA
PmtAdapters_ENG
PmtAdapters_JAP
Descargar el proyecto completo
Este archivo contiene el proyecto de PCB Eagle, Imágenes en 3D y simulaciones LTspice: PMT_Adapter_V 3.3
Más información:
– Software: www.theremino.com/downloads/Radioactivity
– Espectrometría gamma: www.theremino.com/blog/gamma-Spectrometry
– Hardware, DIY y kits: www.theremino.com/Contacts/Producers
– Imágenes y vídeos: www.theremino.com/video-and-images
Documentos editables en formato ODT – Italiano, Inglés y japonés
Aquellos que conocen estos lenguajes pueden abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
PmtAdapters_Documentation_ITA_ENG_JAP
“La geigeradapter”
adaptador de tubos Geiger y PIN estándar
Esta fuente de alimentación, Tiene grandes características, consume sólo 10 UA, capaces de operar sólo de 3.5 Voltios, su salida es muy estable y se adapta fácilmente a todos los municipios de tubos Geiger.
El rango normal de esta fuente de alimentación es de 300 en 500 voltios. Las tensiones 400 y 300 Voltios se consiguen mediante la activación de los puntos marcados con 400B o 400A 300A con 300B.
El tubo Geiger siempre debe conectarse en el touring “Geiger +” y “Geiger GND”, No conecte los cables del tubo Geiger las parcelas llamadas 300, 400 y 500, que sirven para la selección de voltaje.
En el caso de enlaces largos (más de lo que metro entre GeigerAdapter y amo), Debe usar un cable blindado y siga estas instrucciones: sensores * conexiones
Las tensiones reales estén ligeramente bajas, para hacer funcionar los tubos en la mitad inferior de la meseta (Esto disminuye ligeramente la sensibilidad de Geiger pero reduce el número de productos falsos pulsos) Puede experimentar este efecto con una evidencia contra: Si ejecuta un Geiger cerca de la tensión máxima sensibilidad crece ligeramente, pero el número de pulsos de fondo es muy alto, hasta, al llegar a la tensión máxima de la meseta de, el tubo empieza a descargar constantemente y produce miles de falsos pulsos por segundo.
Para tubos de 300 Voltios (tienen una plataforma más estrecha) la reducción es de unos voltios mientras que los de 400 y de la 500 trabaja en la práctica sobre 380 Voltios y 475 Voltios (el 5% menos de la tensión nominal) Esto mejora la estabilidad de las filas cuando los impulsos que se medirán son pocos en comparación a los producidos por el tubo, Básicamente cuando se mide el fondo ambiental.
Para tuberías que necesitan 10 Meg, como la LND712, se agrega un resistor de 4.7 Mega en serie con el cable positivo que va al tubo de Geiger. Esto hace que la 4.7 Exterior de la mega, se agrega a la 5.6 Mega en la impresión y usted conseguirá alrededor de 10 Meg.
La versión SMD no es fácilmente modificable, pero el régimen también se aplica a versiones Thru-Hole y también con características muy diferentes. Por ejemplo sustituyendo T1 con un MJE13003 (los transistores encontrados las lámparas fluorescentes de pocos Watts), C1, C2 con condensadores de 1500 Voltios y C3, C4 y C5 con los condensadores de 800 Voltios se puede ejecutar hasta 1400 Voltios (para voltajes muy altos y dependiendo de la corriente necesaria alguna modificación a los valores de algunos componentes puede que sea necesario)
En un diodos SMD no D1, D2, D3 y D4 pueden ser reemplazada por el RGP02-20. En cualquier caso usted debe usar zener con muy baja la corriente de fuga de lo contrario no se alcanza la tensión o caídas cuando crece la temperatura ambiente. Si no tienes fugas de muy baja corriente zener puede sustituir dos resistencias R7 y R8 1 Mega. Con resistencias 1 Consumo de sal Mega por normal 10 UA hasta 150 UA, pero la corriente de la salida del diodo se vuelve tolerable.
Fichas técnicas en formato PDF
GeigerAdapter_Datasheet_ITA
GeigerAdapter_Datasheet_ENG (09 Sep 2013 actualizado con pequeñas correcciones)
GeigerAdapter_Datasheet_JAP
Proyecto de águila descargas incluye la simulación LtSpice, las imágenes 3D, GCode para quien quiera hacer el PCB con el cortador y el PCB en Eagle: GeigerAdapterV3.zip
Un Consejo: No hacer esto en casa! Los componentes son críticos. Deben adaptar las técnicas de construcción. Elegir más bien versiones: BRICOLAJE y Picapiedra.
Más información:
– Software: www.theremino.com/downloads/Radioactivity
– Geiger: www.theremino.com/blog/geigers-and-ionchambers
– Hardware, DIY y kits: www.theremino.com/Contacts/Producers
– Imágenes y vídeos: www.theremino.com/video-and-images
Documentos editables en formato ODT – Italiano, Inglés y japonés
Aquellos que conocen estos lenguajes pueden abrir el archivo en Open Office, fijarlos y enviarlos a nosotros. Para otros idiomas, se puede tomar el archivo y tenerlo traducido a Inglés: www.onlinedoctranslator.com/Translator.html Genial, una brisa y respeta el formato.
GeigerAdapter_Documentation_ITA_ENG_JAP (09 Sep 2013 – Versión ENG actualizada)
Adaptador de Geiger DIY
Algunos fabricantes de automóviles han solicitado una GeigerAdapter, fácilmente construible. Así que hemos diseñado esta versión sólo para ellos. Todos los componentes están disponibles pero hay tres o cuatro componentes SMD en la parte inferior. Aquellos que quieren una versión más grande, Construible en un mil agujeros, puede usar la versión “Picapiedra” discutido en la próxima sección.
El consumo de energía es lo suficientemente bajo (desde 100uA hasta algunos pero dependiendo de la tensión de salida). Con componentes comunes y sin el zener con muy baja corriente de fuga (sólo disponible en los E.e.u.u. con 30 Envío euro) Usted no puede conseguir un consumo increíblemente bajo de nuestra versión SMD (10 UA).
Por otra parte, es fácil! Y también es fácilmente adaptable a cualquier tensión de 100 Voltios hasta 600 Voltios (y más allá) cambiar el valor de la resistencia R8. (y tal vez incluso remodelación R9 y aumento de C5 en algunos casos, Dependiendo de lo zener utilizado)
El transistor MJ13003 (o 13002) se pueden derivar de fluorescentes compactas ya no trabajos. (mira para los pequeños, De 10 Vatios o menos, las lámparas no contienen la 13002 o 13003 pero otros transistores más grandes) También el ’ inductancia L1 puede derivarse de las lámparas fluorescentes (generalmente las lámparas contienen una inductancia de 1 MH hasta 5 MH. Son todos los valores de inductancia que van bien, pero con 5 MH reduce el consumo de energía)
Descargar el proyecto completo incluye la simulación LtSpice, las imágenes 3D, GCode para quien quiera hacer el PCB con el cortador y el PCB en Eagle: GA500_DIL_V1
Adaptador de Geiger DIY – Versión de los Picapiedra
A petición, Aquí está la versión para el atrasado Neolítico. El ritmo de las resistencias es 10 mm, entonces puede utilizar resistencias de 1/4 Watts. Existen componentes en la parte inferior del rostro y todos los componentes se colocan en el paso 2.54 mm (así se puede construir en un mil agujeros o en las losas de piedra perforados)
Las características eléctricas son las mismas que la versión anterior DIY. La tensión para el geiger se puede ajustar desde 100 Voltios hasta 600 Voltios y más allá. El diagrama de cableado muestra el consumo de energía y otros datos útiles.
Descargar el proyecto completo incluye la simulación LtSpice, las imágenes 3D, GCode para la fresa y el PCB en Eagle: GeigerPterodapter_Flinstones
Atención: Hay copias no autorizadas de nuestros formularios. Estos productos difieren mecánicamente y eléctricamente por nuestros proyectos y tienen derechos de autor, así que no estoy realmente abierto. De acuerdo con nuestras reglas son productos poco fiables y mal, ver aquí. Así que no proporcionamos actualizaciones y ayuda para ellos. Los únicos productos fabricados siguiendo las instrucciones de, se puede encontrar en: thereminoshop (Shenzhen China), Amazon (Yuntab-WaveGroup), eBay (Maxtheremino) y, construcción artesanal sin fines de lucro, Alessio (makers@theremino.com).
