Iluminación inteligente y el lavado de la pared
Los sistemas de Iluminación inteligente son sistemas de control de iluminación Inteligente, con la ’ usando uno o más dispositivos de procesamiento central, proporcionar la cantidad correcta de luz, donde y cuando sea necesario. Sistemas de control de la iluminación se emplean para maximizar el ahorro de energía y controlar el color de la iluminación con Lavado de pared.
Con el sistema Theremino un instalador puede crear sistemas de gama alta, totalmente programable, para sintonizar las paredes con los colores del cielo, la temperatura de, los sonidos, Il mattino, por la noche y las estaciones.
Se podría pensar que teniendo una computadora encendida conducirá a un aumento en el consumo de, pero es todo lo contrario. El ahorro consigue utilizando LEDs y modulación de la luz es mucho mayor que el consumo de un eeeBox (Acerca de 11 Watts) u otros PC sin disco duro que consume incluso menos.
También cuenta con una iluminación programable te siempre puede añadir nuevas características, por ejemplo, seguir el movimiento de personas, suavizar la iluminación cuando todos surgen de una sala, Apagar las luces y también tener en cuenta la luz del sol.
Hablamos de automatización del hogar?
No no es sobre domótica, que nos dejó hacer un B-Ticino, que estudió un sistema más cómodo con el poder y las señales en dos cables solamente (y también puede intercambiar los cables uno con ’ más)
Línea B-Ticino es más lenta que del sistema Theremino, menos adecuados para los sensores y control de procesos, pero más adecuado para vivir con 220 instalaciones eléctricas y rayos.
Por lo tanto recomendamos gestionar con B-Ticino, la parte de la casa típicamente domótica (calefacción, interruptores, Dell ’ sensores antirrobos y similares) y para comunicar el sistema de Theremino y B-Ticino vía software (funciona de la misma PC sistemas y B-Ticino usa VbNet) Estamos preparando aplicaciones que actuarán como un puente entre los dos sistemas.
Prehistoria de iluminación automatizado
Theremino el sistema recopila más de treinta años de experiencia en sistemas computarizados de control de la iluminación y la ’ entrada-salida para PC. Aquí puedes leer una lista cronológica de los últimos proyectos: contactos/la-theremino-historia
Varios tipos de accesorios de iluminación
Las arañas de chino clásico son grandes oradores para luz led pero usted también puede usar aceite o lámparas de gas, o luces de techo de luz difusa que estaban equipadas con bombillas incandescentes. Los mejores materiales para difundir la luz vidrio opalino de ópalo y plásticos son.
Las tiras led son más fáciles de utilizar porque difumina la luz en una superficie mucha, sólo colocarlos para que los LEDs individuales no son directamente visibles como se explica en los siguientes capítulos.
Una vez instalado l ’ planta, cualquiera que sea su configuración, Se puede utilizar para muchas aplicaciones interesantes:
1) "Arandela de la pared del" ajusta el color dependiendo de la hora del día y el color del cielo. Con guión de Theremino usted puede programar estas variaciones teniendo en cuenta todas las variables y tiempos que.
2) "Efecto de iluminación que con tintes de la pared detrás del monitor o tv con el color medio del vídeo que está viendo de nuevo. Esto reduce la fatiga visual porque está sacudiendo las pupilas más luz y mejor enfoque la imagen de vídeo.
3) Cambiador de color automático teñido habitación de colores claros, se desvanecen lentamente, con un efecto muy relajante. Los colores pueden ser controlados con ThereminoRGB o con unas pocas líneas de secuencia de comandos Theremino.
4) Iluminación “Psychedelic” que sigue la ’ tendencia de la música con color. También el ’ efecto estroboscópico es posible porque el LED tiene una respuesta muy rápida.
Un ejemplo de Iluminación TV
Un ejemplo de Lavado de pared.
Los sistemas actualmente en el mercado, para lo caro, cambiar colores al azar o manualmente, con un control remoto, como se muestra en este ejemplo.
Pero sólo con el sistema Theremino un instalador puede crear sistemas de gama alta, totalmente programable, para sintonizar las paredes con los colores del cielo, la temperatura de, los sonidos, Il mattino, por la noche y las estaciones.
Una bola psicodélica – la PsycoBall
En estas fotos y este Video de YouTube puedes ver el brillo de un PsycoBall en 32 comparativa led con monitores y luz ambiental. Ver el video, debe tenerse en cuenta que la WebCam saturado de colores y es lenta (unos pocos frames por segundo).
La PsycoBall puede ser un gran gadgets USB como regalos a la niña o que se utilizarán para "Gastronomía", un maestro, tres Transistores, algunos LED y una bola de recuperación, para un total de aproximadamente 25 Euros.
Usted puede soldar led, resistencias y transistores en una pieza de veroboard. Atención a comprar ultra brillante LED que son realmente, Si eres de cerca 130 grados deben ser al menos 1000 MCD, Si son de unos 20 grados deben ser al menos 10000 MCD.
Para un PsycoBall led debe utilizarse 130 grados para conseguir un buen color de mezcla. Con led 20 grados además de una bola de buen material de ópalo también debe agregar una pantalla difusor interior.
Cada led debe tener una resistencia en serie (para ajustar dependiendo del color de los LEDs para darle 20 pero) Usted no debe usar una sola resistencia para todos porque los LEDs no son iguales entre sí (Nosotros hemos verificado, con una resistencia común, algunos LED puede recibir una corriente dos veces que otros y así producirle quemaduras en poco tiempo)
Cuidado al elegir bien las resistencias de cada color para que cada led no supere los 20 pero. Con 20 pero los LEDs duran prácticamente para siempre (Acerca de 50000 horas, más de 5 años atascado en luz máxima) Pero ya con sólo 25 pero a la mitad sus vidas. Nunca debe exceder 25 Pero incluso durante períodos cortos. Usted puede encontrar resistencias de valor exacto pero buscar el más cercano para alojarse entre resistencias 18 en 22 pero.
Por lo general son los LEDs rojo 2 Voltios, los verdes de 3 Voltios y azul de 3.2 V entonces las resistencias debe ser de:
Rojo: Acerca de 56 Ohm (5 Voltios – 2 Voltios = 1 Voltios / 56 Ohm = 18 pero) (o 47 Ohm = 21 pero)
Verde: Acerca de 100 Ohm (5 Voltios – 3 Voltios = 2 Voltios / 100 Ohm = 20 pero)
Azul: Acerca de 100 Ohm (5 Voltios – 3.2 Voltios = 1.8 Voltios / 100 Ohm = 18 pero)
Los LEDs rojos son menos eficientes, pero se pueden poner dos en serie porque requieren sólo 2 Voltios (en comparación con sobre 3 Voltios de verdes y azules). Se puede conectar con el LED rojo en dos 16 LEDs en lugar de 8 y doble luz con la misma corriente. Y esto es realmente útil para compensar la menor eficiencia de LEDs rojo.
La corriente total es alrededor de 450 pero, de menos de 500 pero un máximo de un solo conector USB.

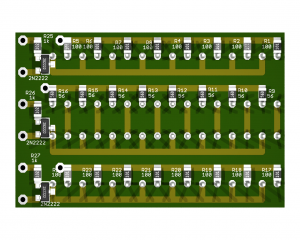

Los componentes están dispuestos a paso 2.54 mm por lo que fácilmente puede utilizar un pedazo de veroboard de 18 para 11 agujeros. Este archivo PsycoBall_EagleProject contiene las fotografías y el proyecto completo, Águila.
No es realmente necesario utilizar el máximo de los LEDs y la corriente máxima. Si usted está usando 32 tienes muy buena calidad led brillo, definitivamente capaz de "psichedelizzare" una habitación de tamaño medio.
Cuenta que aunque, Hablamos de trabajo en Crepúsculo, como cuando ves una película. Si desea que los sistemas que pueden colorear las paredes incluso durante el día debe utilizar LEDs de alta potencia como se muestra aquí: / salidas/led-controladores de hardware tiras led como se indica en los párrafos siguientes de esta misma página o.
Un ejemplo de PsycoBall con sólo tres led
El baile de este video no es muy brillante, sólo contiene tres LEDs, conducido directamente de las señales a 3.3 Voltios de pin. Debe contener un PsycoBall real 32 LED brillantes, conducido con mucho mayor de corriente de USB 5 voltios.
Tiras de iluminación LED
Los LEDs están volviendo lo suficientemente eficientes como para hacer competencia real a todas las otras técnicas de iluminación. Poder más elevado LED desperdicia mucha energía en calor y es incómodo de usar porque necesita un disipador de calor de aluminio. En su lugar las tiras de 30 o 60 LED por el metro está invadiendo el campo de la iluminación del hogar con sus ventajas, daños generalizados de luz, No utilice calor para, son fáciles de pegar a lo largo del techo y se puede ajustar en brillo y color.
- Con led 3528 o con led 5050 – Tiras de LED 3528 deben descartarse, el nuevo LED 5050 dar a luz tres veces más sin que cueste tres veces. Asegúrese de que tienen razón sus.
- De 30 o de 60 LEDs por metro – Los de 60 LEDs por metro son a elegir para hacer el doble de luz con la misma longitud.
- Impermeable o no – Los impermeables están cubiertos con caucho del silicón translúcido. Para uso en casa son mejores que los normales, costo menos.
Colores de las rayas:
- RGB – Se puede ajustar para obtener todos los colores pero son menos eficiente que los rayas blancas.
- Blanco cálido – Lo mejor para utilizar en casos normales, Cuando no desea ajustar el color, pero sólo el brillo. Hacer más la luz de tira del RGB, aproximadamente el doble.
- Blanco fresco – Hacer un poco más cálida luz blanca, pero la luz azul es bastante antinatural para aquellos acostumbrados a las lámparas incandescentes estándar. Tal vez acostumbrados puede caber.
- Solo color (Rojo, Verde, Azul, Amarillo, Naranja, Viola) – Para ser utilizado sólo en casos especiales pero no aptas para el ama de casa de iluminación normal.
Coloque las tiras
En una sala normal, no equipados con ranuras de panel de yeso o estuco, Puede aplicar un “L” aluminio o plástico en el borde de la pared, a 10 cm del techo y poner las tiras de arriba, que hacia el techo. Alternativamente se puede establecer “L” en el techo y las tiras a las paredes, o utilizar un “S” e iluminar el techo y las paredes. En todos los casos tanto el techo que las paredes deben ser estrictamente blancas. El color, Si es necesario, le dan los LEDs.
Hay muchos perfiles para tiras de led, aluminio o plástico, incluso con transparente de la cubierta a prueba de polvo e inundación pero son todos muy caros, más de las rayas se. Por lo tanto, un perfil simple “L” hechos de plástico o aluminio.

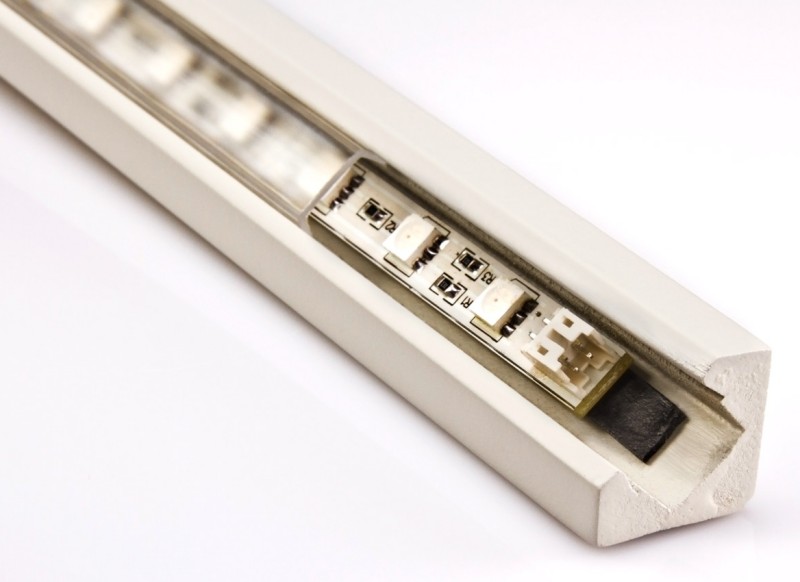

En esta foto, ver dos comparación de sistemas, un perfil simple de plástico o aluminio, Puede costar menos de un Euro por metro, y un perfil hecho a propósito para led tiras, no llegar a tener de menos de 10 o 15 Euros por metro.
Ampliar la foto a la izquierda para ver detalles. Dependiendo de si las tiras son uno o dos y desea iluminar sólo el techo, paredes o ambos, Usted puede utilizar los perfiles de varias formas. En algunos casos, un simple “L”. No encontrar un listado en “S” Se puede construir pegando dos “L” fácilmente se encuentran en plástico y aluminio.
En todos los casos, es necesario asegurarse que ninguna luz puede pulsar directamente los ojos y la pared o el techo están bien iluminados. Antes de montar todo de bien experimento con una sección de un metro o con convenientemente tamaño tarjetas o una escala de dibujo de la habitación.
Adaptador entre el Theremino y las tiras de led
Este adaptador, usted puede controlar los tres colores RGB y blanco al mismo tiempo, con el fin de proporcionar mucha luz a la habitación cuando usted lo necesita (por ejemplo, para hacer la limpieza) y al mismo tiempo usted puede obtener todos los colores en la noche. Es la corriente máxima para cada canal 10 Amperios, con el mosfet sin disipador de calor. Así que no tienes que preocuparse de que y cuantas tiras son conectadas, nunca serán demasiadas.
Todos los agujeros están alejados 2.54 mm por lo que es fácil de construir en un protoboard. Los enlaces son fácilmente con el mismo picado por las resistencias. Aquellos que quieran hacer la placa de circuito impreso pueden descargar el proyecto completo águila: Adapter_DriverRGB_EagleProject
Este adaptador puede trabajar junto con los controladores habituales con control remoto IR. Conectarlos en paralelo y puede ser utilizado tanto, al mismo tiempo, común y fuente de alimentación led tiras. Cuando viendo la televisión o cuando quiera un ambiente psicodélico siguiendo la música con color, conducir el sistema de la PC a través de Theremino. Cuando se desea una iluminación estática el mando sigue funcionando incluso con el PC apagado. Las señales pueden llegar tanto el control remoto de tu PC, al mismo tiempo, las dos posiciones se combinan y se limitan automáticamente cuando vayas a la luz plena. En cualquier caso no dicen los LEDs y otros componentes de la ’ planta.
Cómo iluminar la pared detrás del monitor y por qué
Cuando se está sentado en un sofá en un salón normal l ’ ojo tiene un campo de visión más o menos amplia como la pared posterior, 4 metros de ancho y 3 altura y mucho más si tenemos en visión periférica cuenta.
Pero una televisión, Aunque monstruosamente grande, no cubre una pequeña porción del campo Visual y, en ausencia de iluminación, el resto de la pared posterior se deja totalmente en la oscuridad.
Puesto que la pupila se estrecha según el promedio de la luz, Sucede que en esta situación antinatural queda demasiado abierto, con dos consecuencias:
- El foco vuelve peor y l ’ la imagen será menos nítida.
- La luz de las zonas luminosas son demasiados y produce fatiga o incluso dañar al ojo, Si muy alto brillo y contraste se llevan a cabo durante largos períodos.
La solución de, históricamente se recomienda hasta los inicios de la televisión es para iluminar la pared posterior con una lámpara. Véase por ejemplo la lámpara “Vista ahorro Baca”
Aunque atención: No debe iluminar un área pequeña alrededor de la tv y dejar en la oscuridad el resto del campo de visión, Esto no produce beneficios, en realidad empeora la situación otra vez, porque la luz cerca de la ’ imagen produce reflejos y conduce a aumentar el brillo y el contraste.
Y, Por desgracia, Sucede también que durante las escenas oscuras de detalles oscuros se pierden video. El efecto de escenas oscuras es tan comprometido que muchos prefieren quedarse completamente sin lámpara.
Tomaría una lámpara que cae sola durante las escenas oscuras… eso es precisamente lo que hacemos!
– – – – – –
Entonces, Cómo ser un buen contraluz?
Toda la pared trasera debe ser iluminada uniformemente. Luz hasta diez centímetros alrededor del monitor sólo aumenta l ’ resplandor, puerta para subir el brillo y contraste y uniforme todavía más la vista.
El brillo de la luz debe seguir el brillo o, mejor aún, también siguen el color medio del vídeo. Y el brillo debe variar linealmente y suave, sin tirones y repentino fulgor.
– – – – – –
Una hermosa solución, pero al ser desechados
En primer lugar miren esto video.
Y’ un hermoso efecto, fantástico, escenográfico, impresionante!!!
Pero no seguimos este camino: Iluminar un área pequeña alrededor de la TV produce una aparente ampliación de la imagen pero no resuelve el problema de contraluz, De hecho empeora l ’ resplandor, reduce aún más la nitidez de la imagen e incluso más cansan a la vista.
Para que quiere a toda costa, Le aconsejamos no hacerlo otra vez con Theremino, pero para comprar el kit Adalight Adafruit. Este kit es sencillo, confiable y funciona muy bien (como todos los productos de Adafruit entre otras cosas)
Pero no comprar las tiras led Adafruit para uso con alimentación USB ’ sistema Theremino. Las tiras RGB led Adafruit son ineficientes y son buenas porque son muchos y son accionados por 220. También tienen una propiedad para la luz de fondo no nos interesa, son direccionables individualmente, y también estoy bastante caro.
– – – – – –
La solución que recomiendo
Iluminar el campo de visión entero, así que la pared posterior o incluso todas las paredes de la habitación, con uniforme de color obtenido del promedio de la señal de vídeo. Use tiras largo LEDs colocadas en la parte inferior o en el borde del techo. O puede utilizar una o más lámparas, o bolas brillantes, para alegrar cualquier habitación. En todos los casos se debe evitar que van ligero para golpear la superficie del vídeo o deslumbrar a l ’ ojo con luz directa. Para evitar esto se pueden utilizar pantallas opacas o difusor colocados.
Durante las escenas brillantes sin importar lo que cualquier habitación se encuentra bastante iluminada, Esto no le quita realismo al video. En escenas oscuras en su lugar, la iluminación debe seguir poco a poco color y la luminancia de la señal de vídeo, hasta la completa oscuridad, o casi.
– – – – – –
Extraiga los tres canales RGB de la señal de vídeo
Para lograr máxima calidad debe leer sólo los píxeles del borde de video (como algunos pseudo-ampliación de los sistemas de videos) pero todos los píxeles de la señal de vídeo, Desafortunadamente son mil veces más (aristas = unos cuantos miles / total = millones)
Un microcontrolador no es capaz de leer los millones de píxeles en una imagen de vídeo con la velocidad necesaria (por lo menos 30 veces por segundo), No se puede hacer con un Arduino e incluso el PIC 24 Theremino sistema puede hacerlo.
Entonces, para no sacrificar la suavidad de respuesta y calidad de los medios de comunicación, Usted debe ir directamente a la tarjeta de vídeo o señal de una WebCam y software tiene que residir en la PC, utilizar DirectX o DirectShow y una CPU real con tubería y coprocesador.
No menos importante es poder hacerlo sin agotar demasiado CPU, evitar cocinar los condensadores electrolíticos de ’ alimentación de los núcleos de CPU, ellos están siempre muy cerca de la CPU y sufren el calor.
Los condensadores de cada 10 grados centígrados en la mayor parte a la mitad sus vidas y aquí está trabajando todo el tiempo a una película sin paradas. Así que ten cuidado, Consumo de CPU debe permanecer por debajo del 20%. También si desea ser cuidado también de eficiencia es mejor ser mucho menor. Con un buen software, basado en Direct Show, Usted también puede quedarse por debajo de la 1%.
Estamos completando Theremino manera VideoInput con ’ salida RGB.
Nuestra solución sería utilizar una WebCam para que funciona con cualquier material de vídeo. El kit de Adalight Adafruit, Por ejemplo,, Sólo puede funcionar si la señal de vídeo procedente de la computadora y no se si viene de digital terrestre. Utilizando una WebCam eliminan estos problemas y no necesita realizar complicados vínculos con tomas de Euroconector, convertidores de videos o tomas caro paso-canal.
Usted puede utilizar WebCams baratas (incluso menos de 10 Euros) porque un mínimo de calidad y una resolución de 320 x 240 son más que suficientes para esta aplicación. Finalmente, Puesto que el consumo de CPU es bajo, También puede leer múltiples WebCams y Nota, Además del color del vídeo, incluso el color del cielo.
